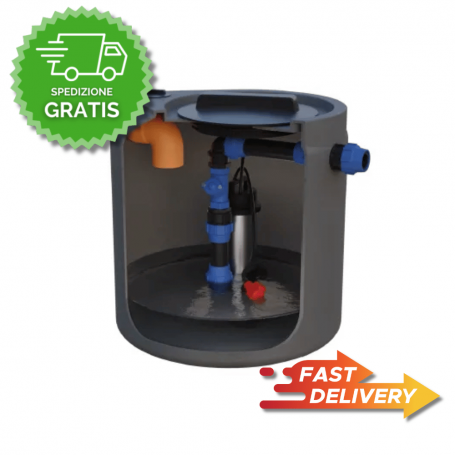

Station de relevage pico sol 175 l - pompe à roue de broyeur 1,18 kw

PICO SOL NSOL312 est une station de relevage des eaux usées dotée d'un réservoir d'enfouissement monobloc en LLDPE, d'une entrée en PVC avec joint N.B.R. et d'une sortie en polyéthylène. La pompe submersible est équipée d'un interrupteur à flotteur pour un fonctionnement automatique et utilise une roue déchiqueteuse, qui réduit les solides en fragments plus petits et permet d'utiliser des pressions élevées pour surmonter les différences de hauteur.

CARACTÉRISTIQUES

• Solution monobloc souterraine avec une seule pompe de broyage.
• Convient aux eaux usées civiles non traitées, même avec des solides/filaments en suspension.
• Gestion automatique du démarrage et de l'arrêt par interrupteur à flotteur.

ÉQUIPEMENT

• Réservoir monobloc en LLDPE.
• Entrée en PVC avec joint N.B.R.
• Pompe submersible SM125 avec interrupteur à flotteur.
• Tuyau de sortie en polyéthylène.

DONNÉES TECHNIQUES (NSOL312)

• Volume utile : 175 L
• Dimensions approximatives : Ø 660 mm | H 700 mm | HE 513 mm | HU 490 mm
• Entrée : Ø 110 mm | Sortie : Ø 63 mm | Inspection : Ø 400 mm

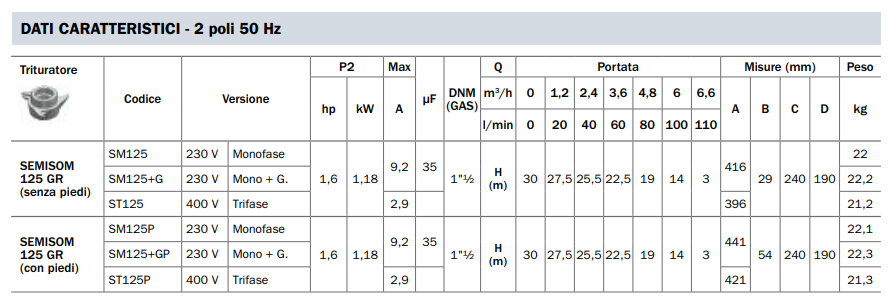

• Pompe : SM125 | Puissance : 1,18 kW
• Roue : broyeur
• Débit : 0-110 L/min | Hauteur manométrique : 30-3 m

DESSIN TECHNIQUE

INSTALLATION (INSTRUCTIONS D'UTILISATION)

• Tranchée à fond plat, dégagement latéral de 20 à 30 cm (50 cm dans les sols lourds) et lit de 15 à 20 cm de gravier lavé de 20/30 mm.
• Remblayage progressif avec de l'eau et remblayage avec du gravier lavé de 20/30 mm en couches de 15-20 cm.
• Recouvrement final avec de la terre végétale non argileuse (30-40 cm), en laissant les bouchons d'inspection libres.
• Ventilation: évent ouvert + connexion de ventilation du biogaz jusqu'au sommet de la couverture (tuyauterie non incluse).
• Puisards/trous lourds sur dalle dédiée sur sol porteur.

ENTRETIEN

• Contrôles périodiques du flotteur et de la pompe ; garder l'inspection accessible pour le contrôle/nettoyage.

ACCESSOIRES RECOMMANDÉS

• Tuyau d'évacuation du biogaz (non inclus) et finitions/fosses en fonction des charges de surface.
