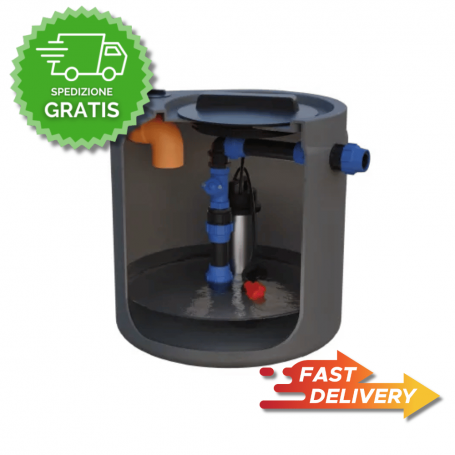

Station de relevage pico sol 175 l - pompe 0,55 kw

PICO SOL NSOL326 est une station de relevage des eaux usées avec un conteneur souterrain monobloc en LLDPE, une entrée en PVC avec joint N.B.R. et un tuyau de sortie en polyéthylène. La pompe submersible est équipée d'un interrupteur à flotteur pour un démarrage/arrêt automatique.

CARACTÉRISTIQUES

• Structure souterraine monobloc avec une seule pompe à eaux usées.
• Pompe avec roue à contre-courant, adaptée aux liquides d'égout, même avec des solides en suspension.
• Fonctionnement automatique grâce à un interrupteur à flotteur.

ÉQUIPEMENT

• Réservoir monobloc en LLDPE.
• Entrée en PVC avec joint N.B.R.
• Pompe submersible SM265 avec interrupteur à flotteur.
• Tuyau de sortie en polyéthylène.

DONNÉES TECHNIQUES (NSOL326)

• Volume utile : 175 L
• Dimensions approximatives : Ø 660 mm | H 700 mm | HE 513 mm | HU 490 mm
• Entrée : Ø 110 mm | Sortie : Ø 50 mm | Inspection : Ø 400 mm
• Pompe : SM265 | Puissance : 0,55 kW
• Roue : vers l'arrière
• Débit : 0-300 L/min | Hauteur manométrique : 8,5-1 m

DESSIN TECHNIQUE

INSTALLATION (INSTRUCTIONS D'UTILISATION)

• Creuser une tranchée avec un dégagement latéral de 20-30 cm (50 cm dans les sols lourds) et un lit de 15-20 cm de gravier lavé de 20/30 mm.
• Remplir d'eau et remblayer avec du gravier lavé de 20/30 mm en couches de 15-20 cm.
• Recouvrement final avec de la terre végétale non argileuse (30-40 cm) en laissant les inspections accessibles.
• Ventilation : évent ouvert + raccord de ventilation du biogaz jusqu'à une hauteur appropriée (tuyau non inclus).
• Charges de surface : puisards/trous lourds sur dalle dédiée sur sol porteur.

ENTRETIEN

• Contrôles périodiques du flotteur et de la pompe ; maintenir le point d'inspection accessible.

ACCESSOIRES RECOMMANDÉS

• Tuyau d'évacuation du biogaz (non inclus) et éléments de finition en fonction des charges de surface.
