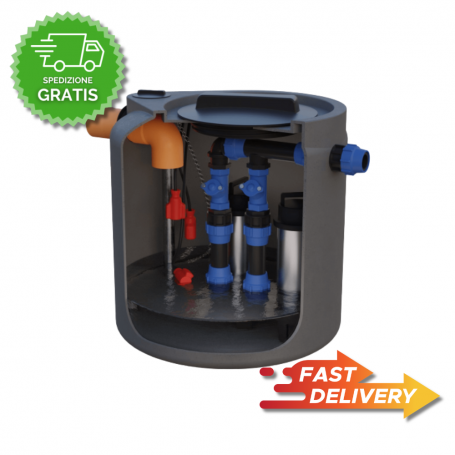

Station de relevage pico sol 305 l - pompe double 0,55 kw

La PICO SOL526P2 est une station de relevage d'eaux usées souterraines monobloc, équipée d'une double électropompe submersible et d'une commande à flotteur. Elle est conçue pour pomper les eaux usées civiles non traitées à des niveaux supérieurs lorsque l'évacuation par gravité n'est pas possible ; la double pompe permet de gérer des débits variables et de garantir la disponibilité d'une pompe de réserve.

CARACTÉRISTIQUES

• Réservoir monobloc à enterrer pour une installation permanente.
• Entrée avec tuyauterie en PVC et joint en caoutchouc NBR.
• Tuyaux de sortie en polyéthylène avec disconnecteurs.
• Roue à contre-courant, adaptée aux liquides sales, même avec des solides en suspension ou des corps filamenteux, dans les applications à faible hauteur de refoulement.
• Inspection Ø400 mm pour les contrôles et l'entretien.

ÉQUIPEMENT

• Tuyau d'aspiration en PVC avec joint en caoutchouc NBR.
• N.2 électropompes submersibles pour eaux usées.
• N.2 robinets à tournant sphérique anti-reflux.
• N.3 interrupteurs à flotteur.
• Panneau de contrôle de la double pompe électrique : sur demande (non inclus).
• Centrale d'alarme : sur demande (non incluse).

DONNÉES TECHNIQUES (SOL526P2)

• Volume utile : 305 L
• Dimensions : Ø 790 mm, H 790 mm
• Dimensions : HE 625 mm, HU 625 mm
• Raccordements : entrée ØE 110 mm, sortie ØU 50 mm
• Inspection : Ø 400 mm

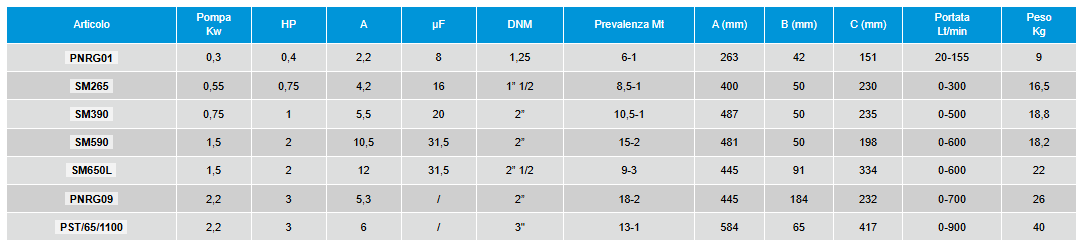

• Pompe : SM265
• Puissance de la pompe : 0,55 kW

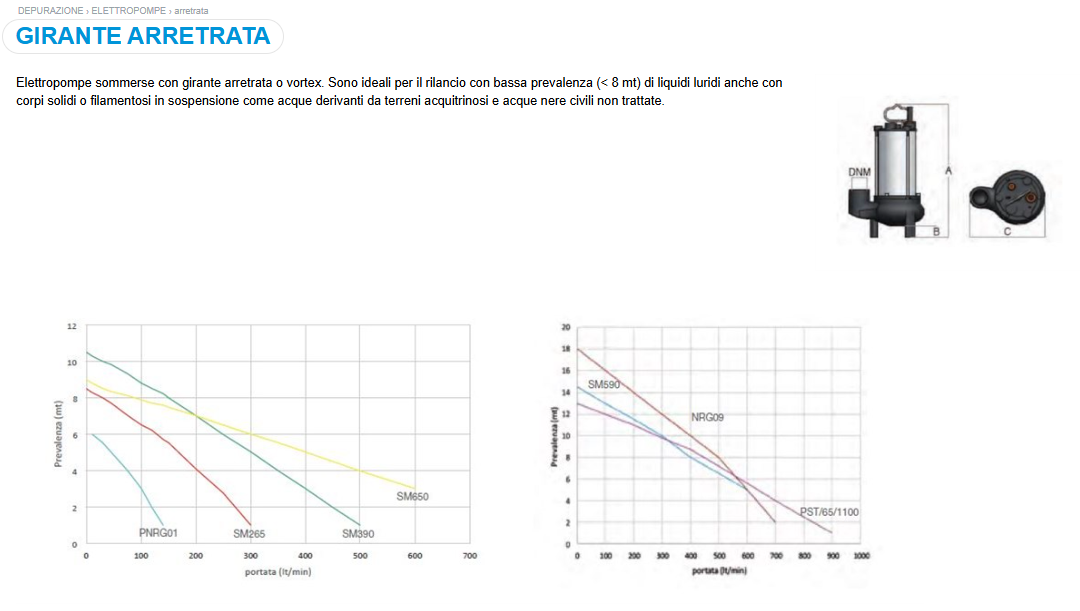

• Roue : montée à l'arrière
• Débit : 0-300 L/min
• Hauteur manométrique : 8,5-1 m

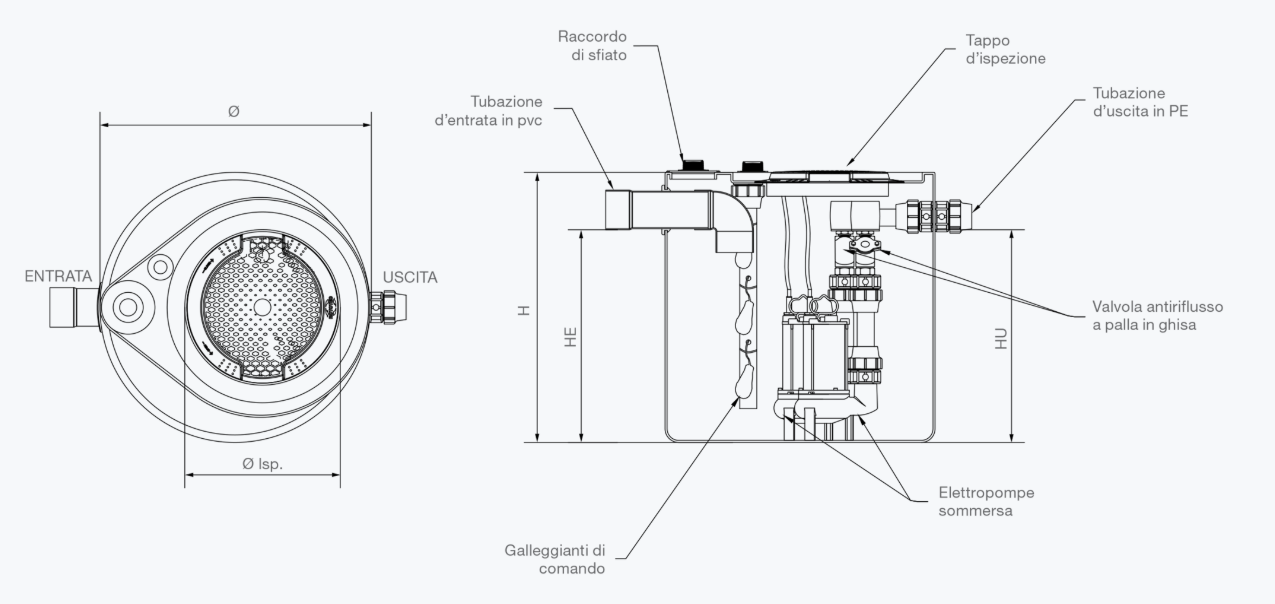

DESSIN TECHNIQUE

INSTALLATION (INSTRUCTIONS D'UTILISATION)

• Effectuer l'excavation et l'installation conformément aux instructions du fabricant et du concepteur.
• Préparer un lit de pose stable (par exemple, du gravier lavé approprié) et compléter le remblayage de manière contrôlée.
• Remplir progressivement le bassin d'eau pendant le remblayage pour stabiliser les poussées.
• Prévoir une ventilation ouverte et, le cas échéant, un raccordement à une conduite de biogaz selon les règles de l'art.
• Évaluer les charges de surface et prévoir une dalle/fosse si des trous d'homme ou des charges lourdes sont prévus.

ENTRETIEN

• Une inspection périodique (généralement annuelle) est recommandée pour les installations permanentes.
• Nettoyer l'entrée du liquide des boues et des débris (et le filtre métallique s'il est présent).
• Vérifier l'usure de la roue et contrôler le câble électrique, la poignée et les fixations.

ACCESSOIRES RECOMMANDÉS

• Sédimentation primaire ou dégrillage en amont pour retenir les corps non broyables (chiffons, plastiques, etc.).
• Double panneau de contrôle de la pompe et unité d'alarme (sur demande).
• Tuyau d'évent et accessoires de finition, selon le système.
• Couvercle de dalle, de puisard et de trou d'homme adapté aux charges prévues.
