Station de relevage pico sol 230 l - pompe 0,55 kw

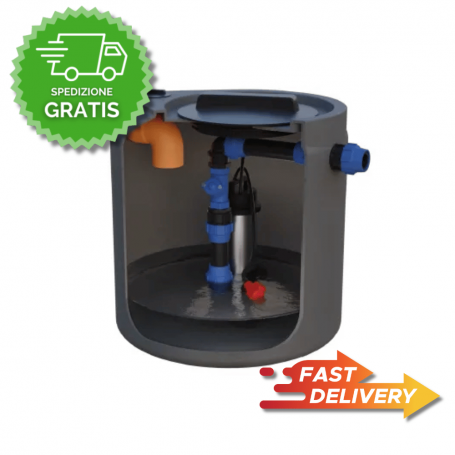

PICO SOL SOL326 est une station de relevage des eaux usées avec un conteneur souterrain monobloc en polyéthylène haute densité linéaire (LLDPE). Elle est équipée d'un tuyau d'entrée en PVC avec joint en caoutchouc N.B.R. et d'un tuyau de sortie en polyéthylène. La pompe électrique submersible simple est équipée d'un interrupteur à flotteur pour le démarrage/arrêt automatique.

CARACTÉRISTIQUES

• Structure souterraine monobloc avec une seule pompe submersible.
• Pompe avec roue à contre-courant, adaptée au pompage des eaux usées, même avec des solides en suspension et des filaments.
• Contrôle automatique par interrupteur à flotteur.

ÉQUIPEMENT

• Réservoir souterrain monobloc en LLDPE.
• Entrée en PVC avec joint en caoutchouc N.B.R.
• Pompe submersible pour eaux usées avec interrupteur à flotteur.
• Tuyau de sortie en polyéthylène.

DONNÉES TECHNIQUES (SOL326)

• Volume utile : 230 L
• Dimensions : Ø 630 mm | H 970 mm | HE 750 mm | HU 750 mm
• Raccord d'entrée (Ø E) : 110 mm
• Raccord de sortie (Ø U) : 50 mm
• Inspection : Ø 400 mm
• Pompe : SM265 | Puissance : 0,55 kW
• Roue : vers l'arrière
• Débit : 0-300 L/min
• Hauteur manométrique: 8,5-1 m

DESSIN TECHNIQUE

INSTALLATION (MODE D'EMPLOI)

• Excavation : fond plat et espace libre autour du réservoir de 20/30 cm; dans les sols lourds (argile et/ou nappe phréatique superficielle) au moins 50 cm. Effectuer la fouille à au moins 1 m de tout bâtiment.
• Lit de pose : gravier lavé 20/30 mm épaisseur 15/20 cm. Ne pas utiliser les déblais comme remblai.
• Remblai/remplissage : poser la structure vide, remplir progressivement d'eau et remblayer avec du gravier lavé de 20/30 mm en couches de 15/20 cm. Remplir jusqu'aux 3/4 de la capacité ; couvrir les 40 derniers centimètres avec de la terre végétale non argileuse/loameuse. Ne pas utiliser de matériaux à arêtes vives.
• Zone depose : zone piétonne ; transit de véhicules interdit jusqu'à 2 m de l'excavation.
• Bonne pratique en amont : même avec une roue à contre-courant, il est conseillé de prévoir un système de sédimentation primaire ou une grille retenant les corps non broyables (chiffons, plastiques, etc.).
• Raccordement de l'évent : toujours prévoir un évent ouvert pour éviter les dépressions et les déformations ; raccorder un tuyau (PVC/PP/PE) au dispositif d'évent du biogaz et l'amener au point le plus haut du bâtiment ou le long des tuyaux de descente, dans tous les cas au-dessus de la hauteur de la couverture (tuyau non inclus).
• Trous d'homme/fosses > 50 kg : poser une dalle en béton solide et dimensionnée ; la dalle ne doit pas reposer sur le réservoir mais sur un sol porteur non remanié.

ENTRETIEN

• Prévoir un entretien périodique : nettoyer l'entrée du liquide (et le filtre métallique s'il y en a un), vérifier l'usure de la roue, vérifier le câble électrique, la poignée et les fixations.

ACCESSOIRES RECOMMANDÉS

• Système de sédimentation primaire (par exemple réservoir biologique) ou dégrillage en amont, selon le type d'effluent.
• Tuyau d'évacuation des biogaz (PVC/PP/PE) jusqu'à une hauteur appropriée (non inclus).
• Eventuelle rallonge en PE pour l'inspection, si le niveau du sous-sol l'exige (si prévu par le projet).
