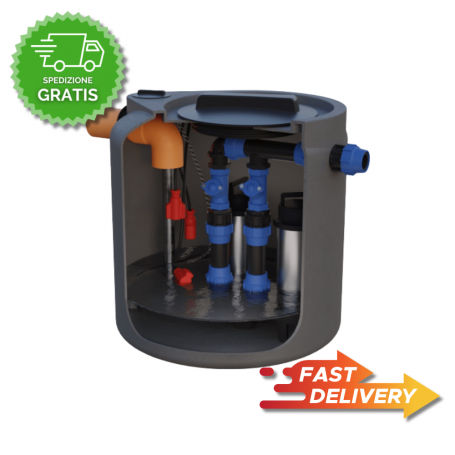

Stazione di sollevamento pico sol 305 lt. - doppia pompa 0,9 kw girante trituratrice

La PICO SOL SOL502P2 è una stazione di sollevamento da interro monoblocco per acque nere, configurata con doppia elettropompa sommersa e gestione a galleggianti. È indicata per il rilancio di reflui civili non trattati verso recapiti posti a quota superiore; la doppia pompa consente di affrontare portate elevate e variabili e garantisce la presenza di una pompa di riserva.

CARATTERISTICHE

• Vasca da interro in monoblocco, idonea per installazioni permanenti.
• Ingresso con tubazione in PVC e guarnizione in gomma NBR.
• Condotte di uscita in polietilene con dispositivi di non ritorno.
• Configurazione a doppia pompa per gestione di portate variabili e disponibilità di pompa di riserva.
• Apertura d’ispezione dedicata per controlli e interventi.

DOTAZIONI

• Tubazione di entrata in PVC con guarnizione in gomma NBR.
• N.2 elettropompe sommergibili per acque nere.
• N.2 valvole a palla antiriflusso.
• N.3 galleggianti.
• Quadro elettrico comando doppia pompa: su richiesta (non compreso).
• Unità allarme: su richiesta (non compresa).

DATI TECNICI (SOL502P2)

• Volume utile: 305 L
• Dimensioni: Ø 790 mm, H 790 mm
• Quote: HE 625 mm, HU 625 mm
• Attacchi: entrata ØE 110 mm, uscita ØU 63 mm
• Ispezione: Ø 400 mm
• Pompa: PMST2
• Potenza pompa: 0,9 kW
• Girante: trituratrice
• Portata: 35–215 L/min
• Prevalenza: 16–4 m

DISEGNO TECNICO

INSTALLAZIONE (INDICAZIONI OPERATIVE)

• Eseguire scavo e predisposizioni secondo le modalità d’interro del produttore e le indicazioni del progettista.
• Realizzare un letto di posa stabile (es. ghiaia lavata idonea) e procedere con rinfianco e reinterro controllati.
• Durante le fasi di reinterro, mantenere la vasca progressivamente riempita d’acqua per stabilizzare le spinte.
• Verificare la classe di carico prevista (pedonale/altro) e predisporre eventuale soletta o pozzetto di ripartizione se sono previsti chiusini pesanti.
• Predisporre adeguato sfiato a cielo aperto e, se presente impianto dedicato, collegamento alla linea biogas secondo regole d’arte.

MANUTENZIONE

• In condizioni di normale impiego, si consiglia ispezione periodica (tipicamente annuale) dell’impianto.
• Pulire l’ingresso del liquido da fango e detriti (e l’eventuale filtro metallico se presente).
• Controllare lo stato di usura della girante.
• Verificare cavo elettrico, maniglia e dispositivi di fissaggio.

ACCESSORI CONSIGLIATI

• Sistema a monte di sedimentazione primaria (es. vasca biologica) o grigliatura per trattenere corpi non triturabili (stracci, plastiche, ecc.).
• Quadro comando doppia pompa e unità allarme (su richiesta), per gestione e segnalazioni.
• Tubazione di sfiato e accessori di completamento, secondo configurazione impiantistica.
• Soletta/pozzetto e chiusino idonei in base ai carichi previsti in superficie.
