DATI TECNICI
Campo di funzionamento: portata massima 120 l/min, prevalenza fino
a 65 metri
Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso,
non agressivo, non cristallizzato e chimicamente neutro.
Campo di temperatura del liquido: 40°C
Massima temperatura ambiente: 50°C
Capacità massima: 480 litri
Massima pressione del sistema: 8 bar
Massima pressione di ingresso: max. 6 bar
Dimensioni tubo di ingresso acqua di rete: ¾”
Dimensioni tubo di mandata: 1”
Dimensioni attacco del tubo troppo pieno: DN 50
Dimensioni scarico frontale (non forato): DN40
Dimensioni scarico inferiore vasca (non forato): DN20
APPLICAZIONE / ESEMPI DI INSTALLAZIONE
E.SYTANK è il serbatoio per acqua potabile integrato col sistema E.SYBOX per l’accumulo, la disgiunzione da rete e l’approvvigionamento idrico in contesti
domestici/residenziali.
E.SYTANK soddisfa i seguenti bisogni:
• Far fronte al fabbisogno idrico, qualora la rete pubblica di distribuzione sia insufficiente;
• Disgiunzione da rete dove non è consentito installare sistemi di pompaggio che aspirano direttamente della rete di distribuzione. Ciò avviene principalmente
per evitare il riflusso dell’acqua nella rete di distribuzione e la sua contaminazione.
• Di utilizzo come vasche intermedie in edifici alti per suddividere in più zone un sistema di aumento pressione.
E.SYTANK è la soluzione che completa E.SYBOX realizzando un sistema di pressurizzazione completo in ambiente domestico e residenziale ad alta efficienza
permettendo di avere:
• Sensibile riduzione degli ingombri;
• Dimensioni adatte al passaggio attraverso porte di cantine
• Vasca completa di tutti gli accessori per una installazione rapida
• Massima integrazione e facilità di installazione di e.sybox con e.sytank
• Materiali riciclabili
• Materiali idonei per acqua potabile
CARATTERISTICHE COSTRUTTIVE

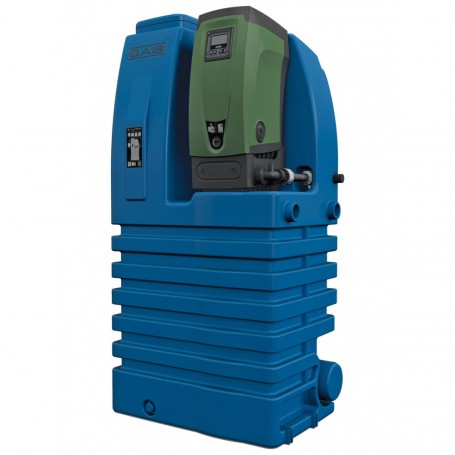

e.sytank è un serbatoio della capacità di 480 litri netti adatto all’utilizzo con acqua potabile.
È dotato di valvola di riempimento dalla rete idrica con galleggiante con scarico libero conformemente a UNI EN 1717 e sistema di troppopieno di tipo AG
secondo la stessa norma (UNI EN 1717 “Protezione dall’inquinamento dell’acqua potabile”). La vasca è completa di e.sydock, tubo di aspirazione con valvola
di fondo, e tubazione di mandata.
La vasca è idonea per installazione fissa fuori terra e le quattro asole sulla base ne facilitano il fissaggio al suolo.
Presenta sulla parete frontale la possibilità di collegare un tappo o una tubazione di scarico con tubo a saldare o incollare. Nella parte posteriore c’è in basso
l’accesso all’eventuale scarico diretto sotto vasca. Entrambi gli scarichi ausiliari sono da forare.
Anche la manutenzione del sistema è semplice grazie al pratico tappo d’ispezione. Il sistema è modulare grazie alla possibilità di installare vasche addizionali
su tre lati (lateralmente e posteriormente). Nulla è necessario oltre ad e.sytank, in combinazione con e.sybox, per garantire una corretta installazione in
ambito residenziale.
