Addolcitore acqua gel compact maxi 28,3 l - cabinato a scambio ionico

GUIDA ALLA SCELTA

DESCRIZIONE PRODOTTO

I sali di Calcio e Magnesio determinano la durezza dell’acqua, principale responsabile di incrostazioni e danni a impianti idrici, caldaie, bollitori, rubinetterie ed elettrodomestici. Se l’acqua ha una durezza superiore ai 15° francesi, è buona norma installare un addolcitore a scambio ionico.

Oltre a risolvere il problema del calcare, l’installazione di un addolcitore contribuisce a ridurre i costi energetici e il consumo di detergenti, migliorando il comfort d’uso quotidiano.

PUNTI DI FORZA

• Compatto nel design e ottimizzato per installazioni pratiche
• Efficiente nel ridurre la durezza e nel lavaggio resine, con consumi ridotti
• Timer elettronico per rigenerazione in modalità tempo, volume puro o volume/tempo
• Trattiene impurità solide e elimina fino a 10 ppm di ferro e manganese (non ossidati)

DOTAZIONE DI SERIE

Gli addolcitori cabinati a scambio ionico serie Compact sono completi di:

• Filtro autopulente 20 μm (grado di filtrazione 20 μm)
• Valvola di miscelazione
• Sistema elettronico (timer) per la gestione automatica della rigenerazione

GESTIONE ELETTRONICA (TIMER)

Il timer elettronico volumetrico statistico, multilingua, mostra le istruzioni sul display e consente di monitorare portata istantanea (litri/minuto) e litri di acqua addolcita rimanenti alla rigenerazione successiva.

La struttura prevede testata con valvola idropneumatica e timer elettronico; bombola in materiale plastico rivestita in fibra di vetro. Materiali idonei al contatto con acqua potabile secondo DM 174/2004 e conformità DM 25/2012.

DATI TECNICI – COMPACT MAXI (COD. 109.735.50)

• Attacco diametro: 3/4”
• Tipo attacco (F/M): M
• Portata di picco: 2,7 m³/h
• ΔP: < 1 bar
• Pressione di esercizio: 1,5 – 5 bar
• Volume resine: 28,3 L
• Capacità ciclica: 140 (m³ x 1°f)
• Tenore ferro: 10 mg/L
• Portata rigenerazione: 0,55 m³/h
• Consumo sale per rigenerazione: 2,5 kg
• Durata rigenerazione: 39 min
• Consumo medio acqua per rigenerazione: 75 L
• Dimensioni (L x H x Z): 37 x 78 x 48 cm
• Temperatura acqua: 5 – 40 °C
• Temperatura ambiente: 5 – 50 °C
• Alimentazione elettrica: 230 V – 50 Hz

INSTALLAZIONE

• Installare da personale qualificato in luogo asciutto, protetto da gelo e raggi solari
• Predisporre presa di corrente 230 V
• Installare un filtro di sicurezza a monte dell’addolcitore
• Usare tubi flessibili o giunti antivibranti per i collegamenti idraulici
• Posizionare uno scarico libero (non in pressione) ad altezza inferiore al troppo pieno del tino salamoia
• Con pressioni > 4 bar è necessario installare un riduttore di pressione
• Installare una valvola di non ritorno dopo il contatore

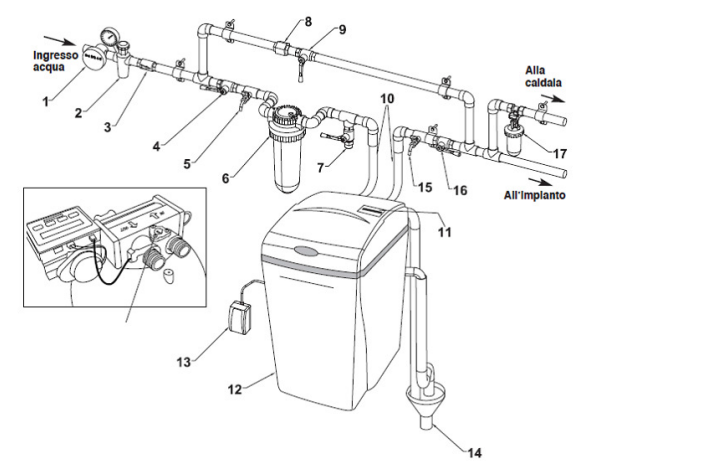

SCHEMA DI INSTALLAZIONE

Lo schema rappresenta il collegamento dell’addolcitore con filtro di sicurezza, by-pass, scarico e punti di prelievo dell’acqua (grezza e addolcita), oltre ai principali organi di intercettazione e controllo della pressione.

Componenti indicati nello schema:

• 1. Contatore
• 2. Riduttore di pressione
• 3. Valvola non ritorno
• 4. Valvola intercettazione a monte
• 5. Rubinetto prelievo acqua grezza
• 6. Filtro di sicurezza
• 7. Derivazione acqua filtrata per altri usi
• 8. Raccordo a bocchettone
• 9. Rubinetto by-pass
• 10. Raccordi flessibili
• 11. Display timer
• 12. Cabinato
• 13. Alimentatore
• 14. Scarico
• 15. Rubinetto prelievo acqua addolcita
• 16. Valvola intercettazione a valle
• 17. Dosatore anticalcare
• 18. Valvola miscelatrice

MANUTENZIONE

• Pulizia periodica della cartuccia del filtro a monte
• Pulizia del tino salamoia ogni 6 mesi
• Controllo e reintegro del sale secondo indicazioni del tecnico
• Controllo durezza dell’acqua erogata ogni 2 mesi
• Verificare che il livello del sale nel tino sia superiore al livello dell’acqua
