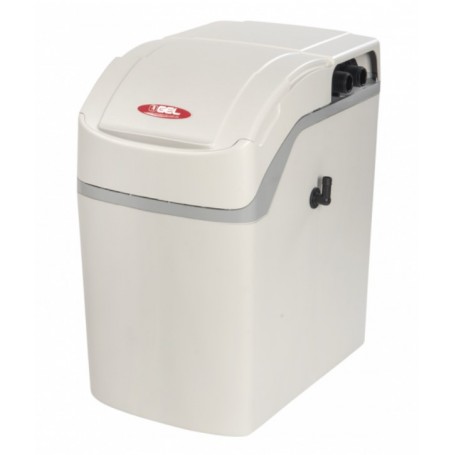

Addolcitore acqua gel compact mini 11,3 l - cabinato a scambio ionico

GUIDA ALLA SCELTA

I sali di Calcio e Magnesio determinano la durezza dell’acqua, principale responsabile di incrostazioni e danni a impianti idrici, caldaie, bollitori, rubinetterie ed elettrodomestici. Se l’acqua ha una durezza superiore ai 15° francesi, è buona norma installare un addolcitore a scambio ionico.

Oltre a risolvere il problema del calcare, l’addolcimento aiuta a ridurre i costi energetici e il consumo di detergenti, migliorando il comfort d’uso (pelle più idratata e indumenti più puliti).

• Compatto nel design e piccolo nelle dimensioni
• Efficiente nel ridurre la durezza e nel lavaggio resine, con consumi ridotti
• Timer elettronico per rigenerazione in modalità tempo, volume puro o volume/tempo
• Trattiene impurità solide e elimina fino a 10 ppm di ferro e manganese
• Ideale in situazioni di spazio ridotto

DOTAZIONE DI SERIE

• Filtro autopulente 20 μm (strato filtrante – grado 20 μm)
• Valvola di miscelazione
• Sistema elettronico (timer) per gestione automatica della rigenerazione
• Resine cationiche monosfera, tubo di scarico e alimentatore

GESTIONE ELETTRONICA (TIMER)

Il timer programmatore a cinque tasti consente una gestione semplice e completa: ora del giorno, frequenza e modalità di rigenerazione, parametri di durezza, ferro e manganese, capacità di scambio, durata del controlavaggio, consumo di sale e consumo istantaneo di acqua.

Struttura con testata e valvola idropneumatica in materiale plastico e timer elettronico; bombola in materiale plastico rivestita in fibra di vetro. Materiali idonei al contatto con acqua potabile secondo DM 174/2004.

DATI TECNICI – COMPACT MINI (COD. 109.715.50)

• Attacco: 1” (M)
• Portata di picco: 1,36 m³/h
• ΔP: < 1 bar
• Pressione di esercizio: 1,5 – 5 bar
• Volume resine: 11,3 L
• Capacità ciclica: 50 (m³ x 1°f)
• Tenore ferro: 3 mg/L
• Portata rigenerazione: 0,55 m³/h
• Consumo sale per rigenerazione: 0,9 kg
• Consumo medio acqua per rigenerazione: 45 L
• Durata rigenerazione: 15 min
• Dimensioni (L x H x Z): 29 x 50 x 47 cm
• Temperatura acqua: 5 – 40 °C
• Temperatura ambiente: 5 – 50 °C

INSTALLAZIONE

• Installazione da personale qualificato in ambiente asciutto, protetto da gelo e raggi solari
• Alimentazione elettrica 230 V
• Scarico libero (non in pressione) a quota inferiore al troppo pieno del tino salamoia
• Consigliato filtro di sicurezza a monte dell’addolcitore
• Con pressioni > 4 bar installare riduttore di pressione; con autoclave pressioni < 1,5 bar
• Installare valvola di non ritorno dopo il contatore
• Nota: il modello MINI ha gli attacchi laterali

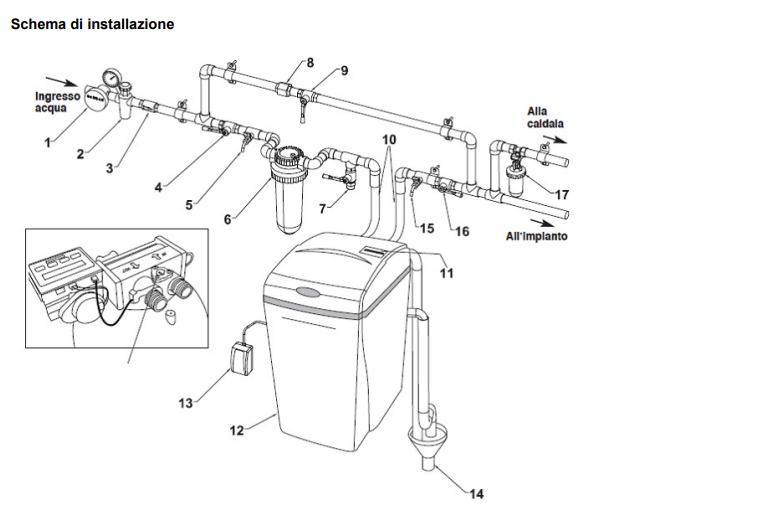

SCHEMA DI INSTALLAZIONE

Di seguito puoi inserire lo schema di installazione tipico. Lo schema mostra il collegamento dell’addolcitore a monte dell’impianto, con filtro di sicurezza, by-pass, scarico e punti di prelievo.

Componenti indicati nello schema:

• 1. Contatore
• 2. Riduttore di pressione
• 3. Valvola di non ritorno
• 4. Valvola di intercettazione a monte
• 5. Rubinetto prelievo acqua grezza
• 6. Filtro di sicurezza
• 7. Derivazione acqua filtrata per altri usi
• 8. Raccordo a bocchettone
• 9. Rubinetto by-pass
• 10. Raccordi flessibili
• 11. Display timer
• 12. Cabinato
• 13. Alimentatore
• 14. Scarico
• 15. Rubinetto prelievo acqua addolcita
• 16. Valvola di intercettazione a valle
• 17. Dosatore anticalcare
• 18. Valvola miscelatrice

MANUTENZIONE

• Pulizia periodica della cartuccia del filtro a monte
• Pulizia del tino salamoia ogni 6 mesi
• Controllo e reintegro del sale secondo indicazioni del tecnico
• Controllo durezza acqua erogata ogni 2 mesi
• Verificare che il livello del sale nel tino sia superiore al livello dell’acqua
