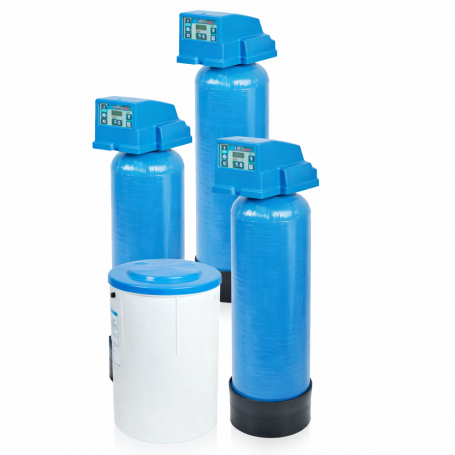

Adoucisseur d'eau gel decal 140m - standard ion exchange double body

Les sels de calcium et de magnésium déterminent la dureté de l'eau, qui est principalement responsable de l'entartrage et de l'endommagement des systèmes, des générateurs de chaleur, des robinets et des appareils. Si la dureté est supérieure à 15° français, l'installation d'un adoucisseur d'eau à échange d'ions est également un choix efficace pour réduire la consommation d'énergie et de détergents, en améliorant le confort et la protection de l'installation.

GEL DECAL - La version M est un adoucisseur d'eau potable à double corps (conf. DM 25/2012) : la cuve à saumure est séparée de l'unité cylindrique. La structure est conçue pour offrir des performances élevées et une grande facilité d'entretien, la régénération UP-FLOW permettant de limiter la consommation (environ 0,096 kg de sel/L de résine et 4,2 L d'eau/L de résine).

STRUCTURE ET FONCTIONNEMENT

• Échange d'ions avec des résines cationiques pour la réduction de la dureté
• Double corps: cylindre de résine + cuve de saumure séparée
• Cylindre en plastique revêtu de fibre de verre
• Tête de contrôle pour les modèles M (série VF95)
• Mélange et by-pass intégrés (jusqu'à 75 L, selon le modèle)

ÉQUIPEMENT

• Tête de commande (série VF95 pour les modèles M)
• Résines cationiques
• Bac à saumure
• Ligne de décharge pour la régénération
• Composants hydrauliques pour la connexion et la gestion du by-pass/mélange

DONNÉES TECHNIQUES (GAMME GÉNÉRALE - VERSION M)

• Pression de service : 2 - 6 bar
• Température de l'eau : 5 - 30 °C
• Température ambiante : 5 - 50 °C
• Connexions : mâles (selon le modèle)
• Débit / Résines / Capacité cyclique : variable selon le modèle DECAL (voir tableau technique)

INSTALLATION

• Installer par du personnel qualifié dans un endroit sec, à l'abri du gel et du soleil.
• Préparer une prise de courant de 230 V
• Installer un filtre de sécurité en amont de l' adoucisseur
• Utiliser des tuyaux flexibles ou des raccords antivibratoires pour les raccordements hydrauliques
• Positionner un drain libre (non sous pression) à une hauteur inférieure à celle du trop-plein de la cuve
• Pour des pressions < 2 bar, installer un autoclave ; pour des pressions > 6 bar, installer un réducteur de pression
• Installer un clapet anti-retour après le compteur
• Pour une utilisation potable : ajuster le mélange pour obtenir une dureté résiduelle de 15 °f

SCHÉMA D'INSTALLATION

Le schéma montre la conduite principale, le by-pass, le filtre de sécurité, les drains et le mélange pour une utilisation potable.

LE SCHÉMA MONTRE LES COMPOSANTS DE L'INSTALLATION :

• 1. Compteur
• 2. Réducteur de pression
• 3. Clapet anti-retour
• 4. Vanne d'arrêt en amont
• 5. Robinet d'eau brute
• 6. Filtre de sécurité
• 7. Sortie d'eau filtrée pour d'autres usages
• 8. Raccordement du bec
• 9. Robinet de dérivation
• 10. Soupape d'aération (seulement pour certains modèles)
• 11. Raccords flexibles
• 12. Linteau
• 13. Cylindre
• 14. Alimentation électrique 230 V
• 15. Bac à sel
• 16. Drains
• 17. Robinet d'eau adoucie
• 18. Vanne d'arrêt en aval
• 19. Distributeur de calcaire
• 20. Vanne de mélange

ENTRETIEN

• Nettoyage périodique de la cartouche filtrante en amont
• Nettoyage de la cuve à saumure tous les 6 mois
• Vérification et réapprovisionnement en sel selon les instructions du technicien
• Contrôle de la dureté de l'eau tous les 2 mois
• Vérifier que le niveau de sel dans la cuve est supérieur au niveau de l'eau

ACCESSOIRES RECOMMANDÉS

• RESICLEAN - nettoyant/régénérateur de résine (aide à l'élimination des dépôts inorganiques ; prêt à l'emploi après dilution)
