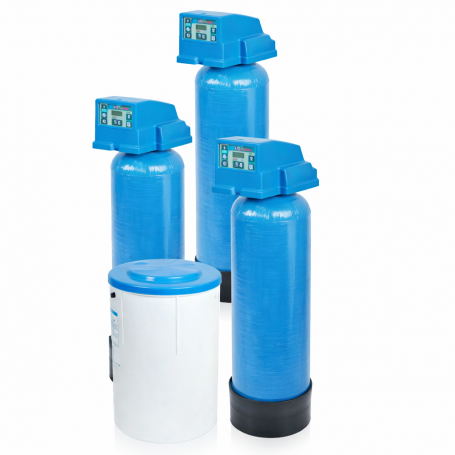

Wasserenthärter-gel aufkleber 140m - standard ionenaustausch doppelkörper

Kalzium- und Magnesiumsalze bestimmen die Wasserhärte, die hauptsächlich für Kesselsteinbildung und Schäden an Anlagen, Wärmeerzeugern, Wasserhähnen und Geräten verantwortlich ist. Bei einer Wasserhärte von mehr als 15° Französisch ist die Installation eines Ionenaustausch-Enthärters ebenfalls eine wirksame Wahl, um den Energieverbrauch und die Reinigungsmittel zu reduzieren und den Komfort und den Schutz des Systems zu verbessern.

GEL DECAL - Version M ist ein Zweikörper-Ionenaustausch-Enthärter für Trinkwasser (konf. DM 25/2012): der Solebehälter ist von der Zylindereinheit getrennt. Die Struktur ist auf hohe Leistung und Wartungsfreundlichkeit ausgelegt, wobei die UP-FLOW-Regeneration dazu beiträgt, den Verbrauch zu senken (ca. 0,096 kg Salz/L Harz und 4,2 l Wasser/L Harz).

AUFBAU UND FUNKTIONSWEISE

• Ionenaustausch mit kationischen Harzen zur Härtereduzierung
• Doppelter Körper: Harzzylinder + separater Solebehälter
• Kunststoffzylinder mit Glasfaserauskleidung
• Steuerkopf für M-Modelle (Serie VF95)
• EingebautesMischsystem und Bypass (bis zu 75 l, je nach Modell)

AUSRÜSTUNG

• Steuerkopf (Serie VF95 für M-Modelle)
• Kationische Harze
• Solebehälter
• Abflussleitung für die Regeneration
• Hydraulische Komponenten für Anschluss und Bypass-/Mischmanagement

TECHNISCHE DATEN (ALLGEMEINER BEREICH - AUSFÜHRUNG M)

• Betriebsdruck: 2 - 6 bar
• Wassertemperatur: 5 - 30 °C
• Umgebungstemperatur: 5 - 50 °C
• Anschlüsse: Außengewinde (je nach Modell)
• Durchflussmenge / Harze / zyklische Kapazität: variabel je nach DECAL-Modell (siehe technische Tabelle)

INSTALLATION

• Installation durch qualifiziertes Personal an einem trockenen, vor Frost und Sonneneinstrahlung geschützten Ort
• 230-V-Steckdose vorbereiten
• Vor der Wasserenthärtungsanlage einen Sicherheitsfilter einbauen
• Für die hydraulischen Anschlüsse flexible Schläuche oder schwingungsdämpfende Kupplungen verwenden
• Einen freien Abfluss (nicht unter Druck) in geringerer Höhe als den Behälterüberlauf anordnen
• Bei Drücken < 2 bar einen Autoklaven, bei Drücken > 6 bar einen Druckminderer einbauen
• Rückschlagventil nach dem Zähler einbauen
• Für den Einsatz im Trinkwasserbereich: Vermischung so einstellen, dass eine Resthärte von 15 °f erreicht wird

INSTALLATIONSSCHEMA

Das Diagramm zeigt die Hauptleitung, den Bypass, den Sicherheitsfilter, die Abflüsse und die Vermischung für den Trinkwasserbereich.

DIE IM SCHEMA GEZEIGTEN KOMPONENTEN:

• 1. Zähler
• 2. Druckminderer
• 3. Rückschlagventil
• 4. Vorgeschaltetes Absperrventil
• 5. Rohwasserhahn
• 6. Sicherheitsfilter
• 7. Ausgang für gefiltertes Wasser für andere Zwecke
• 8. Anschluss für Ausguss
• 9. Bypass-Hahn
• 10. Belüftungsventil (nur bei einigen Modellen)
• 11. Flexible Armaturen
• 12. Kopfteil
• 13. Zylinder
• 14. 230-V-Stromversorgung
• 15. Salzbottich
• 16. Abflüsse
• 17. Wasserhahn für enthärtetes Wasser
• 18. Nachgeschaltetes Absperrventil
• 19. Kalkspender
• 20. Mischventil

WARTUNG

• Regelmäßige Reinigung der vorgeschalteten Filterpatrone
• Reinigung des Solebehälters alle 6 Monate
• Kontrolle und Nachfüllen von Salz gemäß den Anweisungen des Technikers
• Überprüfung der Wasserhärte alle 2 Monate
• Prüfen, ob der Salzstand im Behälter höher ist als der Wasserstand

EMPFOHLENES ZUBEHÖR

• RESICLEAN - Harzreiniger/Regenerator (hilft bei der Entfernung von anorganischen Ablagerungen; nach Verdünnung gebrauchsfertig)
