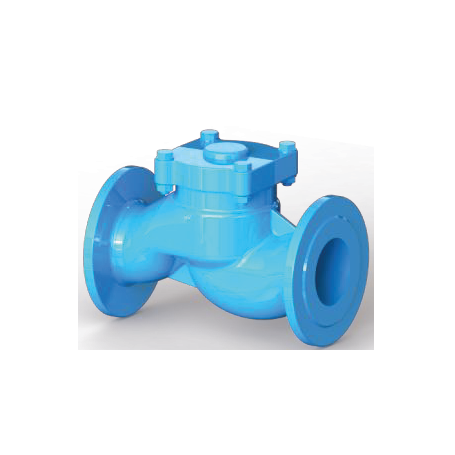

La valvola di ritegno a flusso avviato DN80 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. L'otturatore guidato in asse si solleva quando il fluido avanza nel senso corretto e torna in appoggio sulla sede non appena la spinta si annulla, impedendo il ritorno verso la pompa su acqua, vapore e olio fino a 200 °C.
- Tipo: valvola di ritegno a flusso avviato (lift check), otturatore guidato
- Diametro nominale: DN 80
- Pressione nominale: PN 16 (16 bar)
- Temperatura massima: 200 °C
- Fluidi ammessi: acqua, vapore, olio
- Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
- Otturatore: ghisa GG25 con riporto 2Cr13
- Attacchi: flange EN 1092-2 PN 16 – Ø esterno 200 mm, interasse fori 160 mm, 8 x Ø19, spessore 22 mm
- Interasse: 310 mm (EN 558-1 – DIN 3202 F1)
- Peso indicativo: 23,25 kg
Clicca sul link per tornare a Valvole a flusso avviato
Dn80 pn16 initiated flow check valve
La valvola di ritegno a flusso avviato DN80 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. L'otturatore guidato in asse si solleva quando il fluido avanza nel senso corretto e torna in appoggio sulla sede non appena la spinta si annulla, impedendo il ritorno verso la pompa su acqua, vapore e olio fino a 200 °C.
- Tipo: valvola di ritegno a flusso avviato (lift check), otturatore guidato
- Diametro nominale: DN 80
- Pressione nominale: PN 16 (16 bar)
- Temperatura massima: 200 °C
- Fluidi ammessi: acqua, vapore, olio
- Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
- Otturatore: ghisa GG25 con riporto 2Cr13
- Attacchi: flange EN 1092-2 PN 16 – Ø esterno 200 mm, interasse fori 160 mm, 8 x Ø19, spessore 22 mm
- Interasse: 310 mm (EN 558-1 – DIN 3202 F1)
- Peso indicativo: 23,25 kg
Clicca sul link per tornare a Valvole a flusso avviato
La valvola di ritegno a flusso avviato DN80 PN16 è una valvola antiritorno con corpo in ghisa grigia GG25 e attacchi flangiati, con interasse conforme a DIN 3202 F1. L'otturatore scorre guidato in asse all'interno del cappello: si solleva quando il fluido avanza nel senso corretto e torna in appoggio sull'anello di sede non appena la spinta si annulla o si inverte.
La guida assiale rende la chiusura rapida e progressiva e riduce il colpo d'ariete tipico dei ritegni a battente. È il ritegno indicato a valle di elettropompe e gruppi di pressurizzazione, per proteggere la girante dal riflusso e mantenere in pressione la colonna montante. Va montata rispettando la freccia del senso di flusso presente sul corpo; per l'installazione su tratto verticale verificare la configurazione con l'ufficio tecnico Comid.
Caratteristiche tecniche
| Tipo | Valvola di ritegno a flusso avviato (lift check), otturatore guidato |
|---|---|
| Diametro nominale | DN 80 |
| Pressione nominale | PN 16 (16 bar) |
| Temperatura massima di esercizio | 200 °C |
| Fluidi ammessi | Acqua, vapore, olio |
| Interasse (faccia a faccia) | 310 mm – EN 558-1 (DIN 3202 F1) |
| Flangiatura | Flange EN 1092-2 PN 16 – Ø esterno 200 mm, interasse fori 160 mm, 8 x Ø19, spessore 22 mm |
| Corpo | Ghisa grigia GG25 (EN-GJL-250) |
| Cappello | Ghisa sferoidale GGG40 (EN-GJS-400) |
| Otturatore | Ghisa GG25 con riporto 2Cr13 |
| Anello di sede | Acciaio inox 2Cr13 (X20Cr13) |
| Molla / rondella elastica | Acciaio inox AISI 304 |
| Guarnizione cappello | Acciaio 08# + grafite flessibile |
| Bulloneria | Acciaio 35# |
| Collaudo in pressione | GB/T 13927 – corpo 2,4 MPa (24 bar), tenuta 1,8 MPa (18 bar) |
| Peso indicativo | 23,25 kg |
Applicazioni consigliate
- Mandata di elettropompe di superficie e sommerse
- Gruppi di pressurizzazione e autoclavi
- Reti idriche e antincendio dove serve impedire il riflusso
- Circuiti di riscaldamento e vapore a bassa pressione
- Impianti industriali con acqua e olio non aggressivi
Vantaggi
- Chiusura guidata e progressiva: minore colpo d'ariete rispetto al ritegno a battente
- Protegge la pompa dal riflusso e mantiene in pressione la colonna montante
- Corpo in ghisa GG25 flangiato, ispezionabile smontando il solo cappello
- Anello di sede riportato in acciaio inox per una tenuta durevole
- Interasse normalizzato DIN 3202 F1: intercambiabile con valvole di pari serie
- DIAMETER (mm)
- 80
- PN
- 16
