La valvola di intercettazione a flusso avviato DN40 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. Il progetto segue la norma DIN 3356 e la manovra è a volantino manuale: è la soluzione classica per intercettare e strozzare la portata su acqua, vapore e olio fino a 200 °C.
- Tipo: valvola di intercettazione a flusso avviato (tipo globo), corpo diritto
- Diametro nominale: DN 40
- Pressione nominale: PN 16 (16 bar)
- Temperatura massima: 200 °C
- Fluidi ammessi: acqua, vapore, olio
- Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
- Otturatore: acciaio inox 2Cr13 (X20Cr13)
- Attacchi: flange EN 1092-2 PN 16 – Ø esterno 150 mm, interasse fori 110 mm, 4 x Ø19, spessore 18 mm
- Interasse: 200 mm (EN 558-1 – DIN 3202 F1)
- Comando: volantino manuale
- Peso indicativo: 9,32 kg
Clicca sul link per tornare a Valvole a flusso avviato

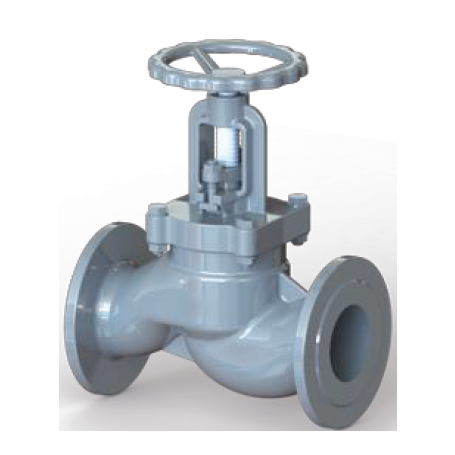

Dn40 pn16 initiated flow shut-off valve
La valvola di intercettazione a flusso avviato DN40 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. Il progetto segue la norma DIN 3356 e la manovra è a volantino manuale: è la soluzione classica per intercettare e strozzare la portata su acqua, vapore e olio fino a 200 °C.
- Tipo: valvola di intercettazione a flusso avviato (tipo globo), corpo diritto
- Diametro nominale: DN 40
- Pressione nominale: PN 16 (16 bar)
- Temperatura massima: 200 °C
- Fluidi ammessi: acqua, vapore, olio
- Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
- Otturatore: acciaio inox 2Cr13 (X20Cr13)
- Attacchi: flange EN 1092-2 PN 16 – Ø esterno 150 mm, interasse fori 110 mm, 4 x Ø19, spessore 18 mm
- Interasse: 200 mm (EN 558-1 – DIN 3202 F1)
- Comando: volantino manuale
- Peso indicativo: 9,32 kg
Clicca sul link per tornare a Valvole a flusso avviato
La valvola di intercettazione a flusso avviato DN40 PN16 è una valvola a globo con corpo in ghisa grigia GG25 e attacchi flangiati, costruita secondo la norma DIN 3356. Il fluido attraversa il corpo seguendo un percorso avviato che riduce la turbolenza e l'usura della sede rispetto a una saracinesca, mentre l'otturatore a disco appoggia perpendicolarmente sulla sede e garantisce una tenuta stabile anche dopo molte manovre.
A differenza delle valvole a sfera o a farfalla, la valvola a flusso avviato lavora correttamente anche in posizione parzialmente aperta e consente quindi sia l'intercettazione sia la strozzatura della portata. Lo stelo in acciaio inox, il premistoppa in grafite flessibile e l'anello di sede riportato assicurano una lunga durata su acqua, vapore e olio fino a 200 °C, con pressione nominale PN 16.
Caratteristiche tecniche
| Tipo | Valvola di intercettazione a flusso avviato (tipo globo) |
|---|---|
| Diametro nominale | DN 40 |
| Pressione nominale | PN 16 (16 bar) |
| Temperatura massima di esercizio | 200 °C |
| Fluidi ammessi | Acqua, vapore, olio |
| Norma di progetto | DIN 3356 / EN 13789 |
| Interasse (faccia a faccia) | 200 mm – EN 558-1 (DIN 3202 F1) |
| Flangiatura | Flange EN 1092-2 PN 16 – Ø esterno 150 mm, interasse fori 110 mm, 4 x Ø19, spessore 18 mm |
| Corpo | Ghisa grigia GG25 (EN-GJL-250) |
| Cappello | Ghisa sferoidale GGG40 (EN-GJS-400) |
| Otturatore | Acciaio inox 2Cr13 (X20Cr13) |
| Stelo | Acciaio inox 2Cr13 (G-X20Cr14) |
| Anello di sede | Acciaio inox AISI 304 (G-X6CrNi18-9) |
| Premistoppa | Grafite flessibile |
| Volantino | Ghisa sferoidale GGG40 |
| Chiocciola stelo | Bronzo ZQAl 9-4 |
| Collaudo in pressione | EN 12266 – corpo 2,4 MPa (24 bar), tenuta 1,8 MPa (18 bar) |
| Diametro volantino | 140 mm |
| Altezza chiusa / aperta | 213 / 233 mm |
| Peso indicativo | 9,32 kg |
Applicazioni consigliate
- Intercettazione e strozzatura su reti idriche e impianti di pompaggio
- Circuiti di riscaldamento, vapore a bassa pressione e ritorno condensa
- Centrali termiche, sottocentrali e locali tecnici
- Impianti industriali con acqua e olio non aggressivi
- Stacchi di linea dove serve una regolazione grossolana della portata
Vantaggi
- Percorso del fluido avviato: minore turbolenza e minore usura della sede
- Tenuta perpendicolare alla sede, affidabile anche dopo molte manovre
- Lavora bene in posizione parzialmente aperta, a differenza di sfere e farfalle
- Premistoppa in grafite flessibile registrabile senza smontare la valvola
- Corpo in ghisa GG25 flangiato: robusto, ispezionabile e facilmente intercambiabile
