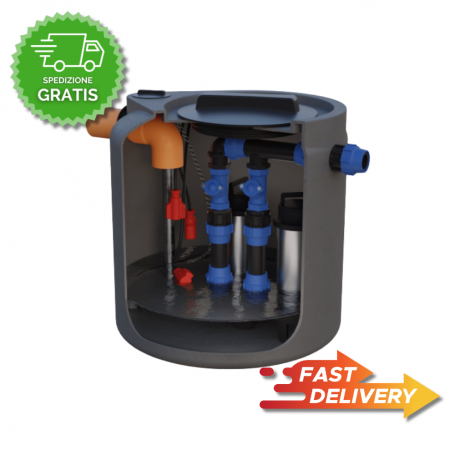

Hebeanlage pico sol 305 l - doppelpumpe 1,1 kw zweikanaliges laufrad

Die PICO SOL563P2 ist eine unterirdische Abwasserhebeanlage mit einem Block, die mit einer elektrischen Doppel-Tauchpumpe und einer Schwimmersteuerung ausgestattet ist. Die Doppelpumpe ermöglicht die Verwaltung hoher und variabler Durchflussmengen und garantiert die Verfügbarkeit einer Reservepumpe, wodurch die Betriebskontinuität des Systems verbessert wird.

MERKMALE

• Monoblock-Erdtank für die Festinstallation.
• Zulauf mit PVC-Rohrleitung und NBR-Gummidichtung.
• Auslassrohrleitung aus Polyethylen mit Rückflussverhinderer.
• Zwei-Kanal-Laufrad; für einen zuverlässigen Betrieb muss das Eindringen von nicht quetschbaren Körpern verhindert werden.
• Ø400 mm Inspektionsöffnung für Kontrolle und Wartung.

AUSRÜSTUNG

• PVC-Einlaufrohr mit NBR-Gummidichtung.
• N.2 Elektro-Tauchpumpen für die Abwasserentsorgung.
• N.2 Kugelhähne mit Rückflussverhinderer.
• N.3 Schwimmerschalter.
• Elektrische Doppelpumpen-Steuertafel: auf Anfrage (nicht im Lieferumfang enthalten).
• Alarmanlage: auf Anfrage (nicht im Lieferumfang enthalten).

TECHNISCHE DATEN (SOL563P2)

• Nutzbares Volumen: 305 L
• Abmessungen: Ø 790 mm, H 790 mm
• Abmessungen: HE 625 mm, HU 625 mm
• Anschlüsse: Eingang ØE 110 mm, Ausgang ØU 63 mm
• Inspektion: Ø 400 mm
• Pumpe: SM635
• Leistung der Pumpe: 1,1 kW
• Laufrad: Zweikanal
• Fördermenge: 0-650 L/min
• Förderhöhe: 15-0 m

TECHNISCHE ZEICHNUNG

INSTALLATION (BETRIEBSANLEITUNG)

• Aushub und Einbau nach den Anweisungen des Herstellers und des Planers durchführen.
• Stabiles Verlegebett vorbereiten (z.B. geeigneter gewaschener Kies) und kontrolliert verfüllen.
• Füllen Sie das Becken während der Verfüllung schrittweise mit Wasser, um die Schübe zu stabilisieren.
• Offene Entlüftung und ggf. Anschluss an die Biogasleitung nach den Regeln der Technik vorsehen.
• Bewerten Sie die Oberflächenbelastung und sehen Sie eine Platte/Grube vor, wenn Schächte oder schwere Lasten zu erwarten sind.

WARTUNG

• Empfohlene regelmäßige Inspektion (in der Regel jährlich) für feste Anlagen.
• Reinigen Sie den Flüssigkeitseinlass von Schlamm und Verunreinigungen (und den Metallfilter, falls vorhanden).
• Überprüfen Sie die Abnutzung des Laufrads und die elektrischen Kabel, den Griff und die Befestigungselemente.

EMPFOHLENES ZUBEHÖR

• System vor der Vorklärung oder dem Sieb zum Zurückhalten von nicht zerkleinerbaren Körpern (Lappen, Kunststoffe usw.): unbedingt mit Zweikanallaufrad.
• Doppelpumpen-Schaltschrank und Alarmanlage (auf Anfrage).
• Entlüftungsrohr und Zubehör für die Fertigstellung, je nach System.
• Platte/Sumpf und Schachtabdeckung, die für die zu erwartenden Belastungen geeignet sind.
