Hebeanlage pico sol 305 l - doppelpumpe 1,18 kw zerkleinerer laufrad

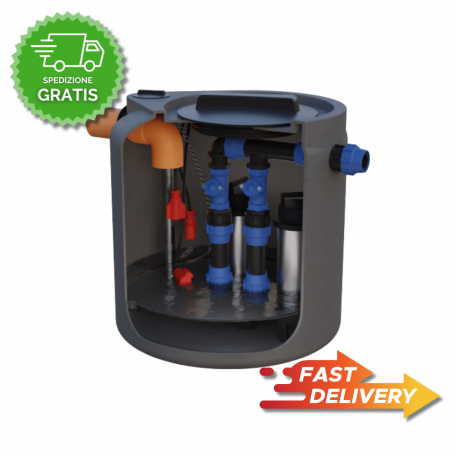

Die PICO SOL SOL512P2 ist eine unterirdische Abwasserhebeanlage mit einem Block, die mit einer elektrischen Doppel-Tauchpumpe und einer Schwimmersteuerung ausgestattet ist. Sie ist für die Förderung von ungereinigtem zivilem Abwasser auf ein höheres Niveau ausgelegt; die Doppelpumpe ermöglicht die Steuerung variabler Durchflussmengen und garantiert die Verfügbarkeit einer Reservepumpe mit Inspektionszugang für periodische Kontrollen.

FEATURES

• Monoblock-Erdtank für die feste Installation.
• Zulauf mit PVC-Rohrleitung und NBR-Gummidichtung.
• Auslassrohre aus Polyethylen mit Rückflussverhinderern.
• Doppelpumpe für variable Durchflussmengen und Vorhandensein einer Reservepumpe.
• Inspektionsöffnung Ø400 mm für Kontrolle und Wartung.

AUSRÜSTUNG

• PVC-Zulaufrohr mit NBR-Gummidichtung.
• N.2 Elektro-Tauchpumpen für die Abwasserentsorgung.
• N.2 Kugelhähne mit Rückflussverhinderer.
• N.3 Schwimmerschalter.
• Elektrische Doppelpumpen-Steuertafel: auf Anfrage (nicht im Lieferumfang enthalten).
• Alarmanlage: auf Anfrage (nicht im Lieferumfang enthalten).

TECHNISCHE DATEN (SOL512P2)

• Nutzbares Volumen: 305 L
• Abmessungen: Ø 790 mm, H 790 mm
• Abmessungen: HE 625 mm, HU 625 mm
• Anschlüsse: Eingang ØE 110 mm, Ausgang ØU 63 mm
• Inspektion: Ø 400 mm
• Pumpe: SM125
• Leistung der Pumpe: 1,18 kW
• Laufrad: Mühle
• Fördermenge: 0-110 L/min
• Förderhöhe: 30-0 m

TECHNISCHE ZEICHNUNG

INSTALLATION (BETRIEBSANLEITUNG)

• Aushub und Einbau nach der Einbauanleitung des Herstellers vornehmen.
• Stabiles Verlegebett vorbereiten (z.B. geeigneter gewaschener Kies) und mit kontrolliertem Schüttmaterial auffüllen.
• Während der Verfüllung den Tank allmählich mit Wasser füllen, um die Schübe zu stabilisieren.
• Beurteilen Sie die Oberflächenbelastung und sorgen Sie, falls erforderlich, für eine Platte/Grube für Schachtabdeckungen oder schwere Lasten.
• Offene Entlüftung und, falls von der Anlage gefordert, Anschluss an die Biogasleitung nach den Regeln der Technik vorsehen.

WARTUNG

• Empfohlene regelmäßige Inspektion (in der Regel jährlich) im Falle einer festen Installation.
• Reinigung des Flüssigkeitseinlasses von Schlamm und Ablagerungen (und Metallfilter, falls vorhanden).
• Überprüfung der Abnutzung des Laufrads und der elektrischen Kabel, des Griffs und der Befestigungen.

EMPFOHLENES ZUBEHÖR

• Primäre Sedimentation oder vorgeschaltetes Sieb zum Zurückhalten von nicht mahlbaren Körpern (Lappen, Kunststoffe usw.).
• Doppelpumpen-Schaltschrank und Alarmanlage (auf Anfrage).
• Entlüftungsrohr und Zubehör für die Fertigstellung, je nach System.
• Platte/Sumpf und Schachtabdeckung, die für die zu erwartenden Belastungen geeignet sind.
