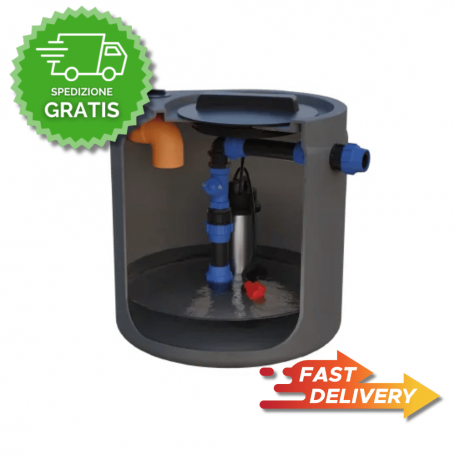

Pico sol hebeanlage 120 l - pumpe 0,3 kw

PICO SOL SOL150 ist eine Abwasserhebeanlage, die aus einem einteiligen, linearen Polyethylen hoher Dichte (LLDPE) Erdtank besteht, der für einen PVC-Zulauf mit N.B.R.-Gummidichtung und einem Polyethylen-Auslaufrohr ausgelegt ist. Die Tauchpumpe wird an das Auslassrohr angeschlossen und ist mit einem Schwimmerschalter zur automatischen Steuerung von Betrieb und Stopp ausgestattet.

MERKMALE

• Unterirdische Monoblocklösung mit einer einzigen Tauchpumpe.
• Konzipiert für das Heben und Fördern von Abwässern auf höher gelegene Ebenen (Schmutz-/Abwasser).
• Pumpe mit Schwimmerschalter für den automatischen Betrieb.

AUSRÜSTUNG

• Einteiliger unterirdischer LLDPE-Behälter.
• PVC-Einlaufrohr mit N.B.R.-Dichtung.
• Abwassertauchpumpe mit Schwimmerschalter.
• Auslassrohr aus Polyethylen.

TECHNISCHE DATEN (SOL150)

• Arbeitsvolumen: 120 l
• Ungefähre Abmessungen: Ø 580 mm | H 660 mm | HE 510 mm | HU 510 mm
• Anschluss am Einlass: Ø 110 mm
• Anschluss am Auslass: Ø 50 mm
• Inspektion: Ø 300 mm
• Pumpe: PNRG01 | Leistung: 0,3 kW
• Laufradtyp: rückwärtsgerichtet
• Fördermenge: 10-140 L/min
• Förderhöhe: 6-1 m

TECHNISCHE ZEICHNUNG

INSTALLATION (BETRIEBSANLEITUNG)

• Heben Sie eine Grube mit flachem Boden aus und lassen Sie 20-30 cm um den Tank herum frei (mindestens 50 cm in schweren Böden oder bei einem Grundwasserspiegel).
• Verteilen Sie ein 15-20 cm dickes Bett aus gewaschenem Kies (20/30 mm) auf dem Boden. Verwenden Sie kein Aushubmaterial als Verfüllung.
• Legen Sie die Mulde an, füllen Sie sie nach und nach mit Wasser und füllen Sie sie gleichzeitig mit gewaschenem Kies 20/30 mm in 15-20 cm dicken Schichten auf.
• Die letzten 30-40 cm mit pflanzlicher Erde (nicht tonig/lehmig) bedecken, wobei die Kontrollpfropfen frei bleiben. Begehbarer Bereich; vermeiden Sie die Durchfahrt von Fahrzeugen in einem Abstand von bis zu 2 m von der Baugrube.
• Entlüftung: immer eine offene Entlüftung vorsehen und die Biogasentlüftung mit einer geeigneten Rohrleitung an den höchsten Punkt des Gebäudes anschließen (Rohrleitung nicht im Lieferumfang enthalten).
• Bei Schächten/Gruben mit einem Gewicht von mehr als 50 kg ist eine Betonplatte zu erstellen, die auf tragfähigem Boden und nicht direkt auf dem Behälter platziert wird.

WARTUNG

• Regelmäßige Kontrolle des Schwimmers, der Anschlüsse und des Betriebs der Pumpe.
• Halten Sie die Inspektion für Kontrollen und Reinigung zugänglich, wie es das System erfordert.

EMPFOHLENES ZUBEHÖR

• Biogas-Entlüftungsrohr (PVC/PP/PE) bis zu einer geeigneten Höhe (nicht im Lieferumfang enthalten).
• Bodenplatte/Sumpf entsprechend der Oberflächenbelastung (falls zutreffend).
