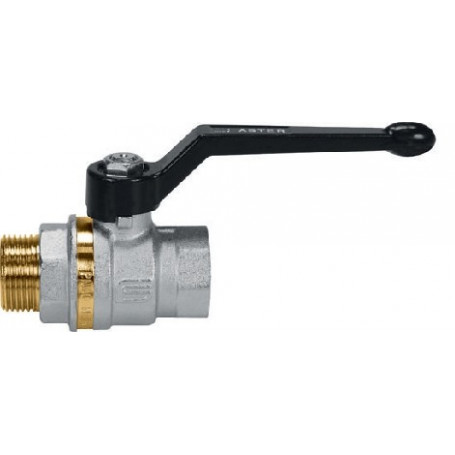

La valvola a sfera Aster 3/4" MF ha corpo in ottone CW617N, passaggio totale e leva in alluminio nera. Lo stelo è antiscoppio e la tenuta superiore è a tre guarnizioni: è la valvola di intercettazione da impianto per pressioni fino a 40 bar e temperature da -15 °C a +110 °C.
- Tipo: valvola a sfera a leva, passaggio totale
- Misura: 3/4"
- Diametro nominale: DN 20
- Diametro di passaggio: 20 mm
- Pressione nominale: PN 40 (40 bar)
- Temperatura di esercizio: da -15 °C a +110 °C
- Attacchi: maschio / femmina, filettatura UNI ISO 228/1
- Corpo e manicotto: ottone CW617N, nichelatura esterna
- Sfera: ottone CW617N cromata lucida
- Guarnizioni di tenuta: PTFE vergine ad alta resistenza
- Organo di manovra: leva in alluminio nera
- Coefficiente di portata: Kv 28
- Lunghezza L: 70 mm
Clicca sul link per tornare a Valvole a sfera a leva
Valvola a sfera aster 3/4" mf pn40 leva alluminio
La valvola a sfera Aster 3/4" MF ha corpo in ottone CW617N, passaggio totale e leva in alluminio nera. Lo stelo è antiscoppio e la tenuta superiore è a tre guarnizioni: è la valvola di intercettazione da impianto per pressioni fino a 40 bar e temperature da -15 °C a +110 °C.
- Tipo: valvola a sfera a leva, passaggio totale
- Misura: 3/4"
- Diametro nominale: DN 20
- Diametro di passaggio: 20 mm
- Pressione nominale: PN 40 (40 bar)
- Temperatura di esercizio: da -15 °C a +110 °C
- Attacchi: maschio / femmina, filettatura UNI ISO 228/1
- Corpo e manicotto: ottone CW617N, nichelatura esterna
- Sfera: ottone CW617N cromata lucida
- Guarnizioni di tenuta: PTFE vergine ad alta resistenza
- Organo di manovra: leva in alluminio nera
- Coefficiente di portata: Kv 28
- Lunghezza L: 70 mm
Clicca sul link per tornare a Valvole a sfera a leva
La valvola a sfera Aster 3/4" MF è una valvola di intercettazione in ottone CW617N a passaggio totale: a valvola aperta la sfera lascia libera l'intera sezione di 20 mm, quindi la perdita di carico resta minima e il coefficiente di portata arriva a Kv 28. La sfera è cromata lucida, le guarnizioni laterali sono in PTFE vergine ad alta resistenza e la tenuta superiore è affidata a tre guarnizioni, un anello in PTFE per l'alta pressione e due O-ring per la bassa pressione.
Lo stelo antiscoppio non può essere espulso dalla pressione di linea e la manovra avviene con leva in alluminio nera, fissata da un dado in acciaio zincato. La nichelatura è esterna mentre l'interno resta non nichelato, in conformità con le normative europee per l'acqua potabile. Il campo di impiego va da -15 °C a +110 °C con pressione nominale PN 40.
Caratteristiche tecniche
| Tipo | Valvola a sfera a leva, passaggio totale |
|---|---|
| Serie | Aster |
| Misura | 3/4" |
| Diametro nominale | DN 20 |
| Diametro di passaggio | 20 mm |
| Pressione nominale | PN 40 (40 bar) |
| Temperatura di esercizio | da -15 °C a +110 °C |
| Attacchi | Maschio / femmina |
| Filettatura | UNI ISO 228/1 |
| Corpo e manicotto filettato | Ottone CW617N, nichelatura esterna, interno non nichelato |
| Stelo di manovra | Ottone CW617N, antiscoppio |
| Sfera | Ottone CW617N cromata lucida |
| Guarnizioni laterali | PTFE vergine ad alta resistenza |
| Tenuta superiore | 3 guarnizioni: 1 anello PTFE alta pressione, 2 O-ring bassa pressione |
| O-ring stelo | HNBR superiore, EPDM perossidico inferiore |
| Organo di manovra | Leva in alluminio nera |
| Dado di fissaggio | Acciaio zincato |
| Coefficiente di portata | Kv 28 |
| Lunghezza L | 70 mm |
| Conformità | Direttiva 97/23/CE, collaudo al 100% con prova di tenuta pneumatica |
Applicazioni consigliate
- Impianti di riscaldamento industriale e civile
- Impianti idrici
- Impianti pneumatici
- Impianti agricoli
Vantaggi
- Passaggio totale: nessuna strozzatura e perdita di carico minima
- Stelo antiscoppio, non espellibile dalla pressione di linea
- Tenuta superiore a tre guarnizioni, stabile anche dopo molte manovre
- Guarnizioni in PTFE vergine ad alta resistenza
- Leva in alluminio nera, leggera e resistente alla corrosione
- Interno non nichelato, in conformità con le normative europee per l'acqua potabile
- Ogni valvola è collaudata al 100% con prova di tenuta pneumatica a controllo elettronico
