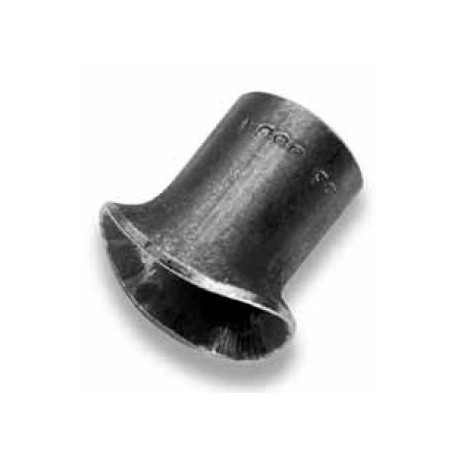

Scarpetta saldare 3''

SCARPETTA DA TUBO SENZA SALDATURA
DN:4''
MATERIAL: P235GH (R.St.35.8/I)NORM: DIN 2618

IL PREZZO E' DA INTENDERSI A METRO - LA QUANTITA' MINIMA DI PRODOTTO ORDINABILE E' DI MT 6IL PRODOTTO VIENE FORNITO TAGLIATO IN BARRE DA 3MT

La valvola di ritegno a flusso avviato DN50 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. L'otturatore guidato in asse si solleva quando il fluido avanza nel senso corretto e torna in appoggio sulla sede non appena la spinta si annulla, impedendo il ritorno verso la pompa su acqua, vapore e olio fino a 200 °C.

Tipo: valvola di ritegno a flusso avviato (lift check), otturatore guidato
Diametro nominale: DN 50
Pressione nominale: PN 16 (16 bar)
Temperatura massima: 200 °C
Fluidi ammessi: acqua, vapore, olio
Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
Otturatore: acciaio inox 2Cr13 (X20Cr13)
Attacchi: flange EN 1092-2 PN 16 – Ø esterno 165 mm, interasse fori 125 mm, 4 x Ø19, spessore 20 mm
Interasse: 230 mm (EN 558-1 – DIN 3202 F1)
Peso indicativo: 12,16 kg

Clicca sul link per tornare a Valvole a flusso avviato

La valvola di ritegno a flusso avviato DN80 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. L'otturatore guidato in asse si solleva quando il fluido avanza nel senso corretto e torna in appoggio sulla sede non appena la spinta si annulla, impedendo il ritorno verso la pompa su acqua, vapore e olio fino a 200 °C.

Tipo: valvola di ritegno a flusso avviato (lift check), otturatore guidato
Diametro nominale: DN 80
Pressione nominale: PN 16 (16 bar)
Temperatura massima: 200 °C
Fluidi ammessi: acqua, vapore, olio
Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
Otturatore: ghisa GG25 con riporto 2Cr13
Attacchi: flange EN 1092-2 PN 16 – Ø esterno 200 mm, interasse fori 160 mm, 8 x Ø19, spessore 22 mm
Interasse: 310 mm (EN 558-1 – DIN 3202 F1)
Peso indicativo: 23,25 kg

Clicca sul link per tornare a Valvole a flusso avviato

La valvola a sfera Aster 3" FF ha corpo in ottone CW617N, passaggio totale e leva in alluminio nera. Lo stelo è antiscoppio e la tenuta superiore è a tre guarnizioni: è la valvola di intercettazione da impianto per pressioni fino a 40 bar e temperature da -15 °C a +110 °C.

Tipo: valvola a sfera a leva, passaggio totale
Misura: 3"
Diametro nominale: DN 80
Diametro di passaggio: 80 mm
Pressione nominale: PN 40 (40 bar)
Temperatura di esercizio: da -15 °C a +110 °C
Attacchi: femmina / femmina, filettatura UNI ISO 228/1
Corpo e manicotto: ottone CW617N, nichelatura esterna
Sfera: ottone CW617N cromata lucida
Guarnizioni di tenuta: PTFE vergine ad alta resistenza
Organo di manovra: leva in alluminio nera
Coefficiente di portata: Kv 770
Lunghezza L: 156 mm

Clicca sul link per tornare a Valvole a sfera a leva

MANICOTTO NERO
DIAMETRO: 3/4"
TYPE: International Nr. 16
MATERIAL: CB4FFKD (lt;1) P235TR1 - S235 (R.St.37.0) (1)
NORM: UNI / DIN EN 10241 (ex DIN 2986)
THREAD: EN 10226-1 (ex ISO 7/1)
