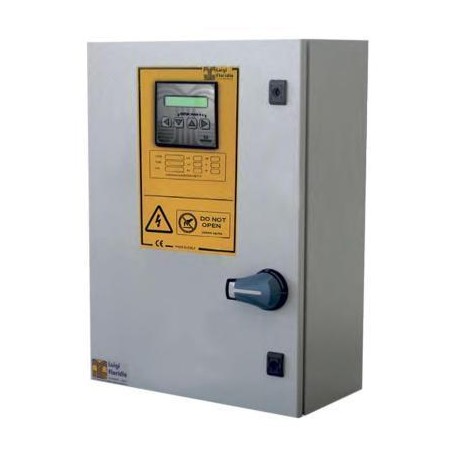

QUADRO ELETTROMECCANICO STATICO CON CONTATTORE BY-PASS | AS-BY-D 150/40 | FLORIDIA

COMPOSIZIONE:

• Cassa in lamiera, RAL 7035
• Interruttore di manovra-sezionatore bloccoporta
• Fusibili generali
• Soft starter completo di by-pass
• Contattore
• Tastierino digitale “Multi-D” con scheda pannello LCD
• 3 Trasformatori amperometrici
• Trasformatore di sicurezza 400/24 V per circuito ausiliario
• Fusibili per protezione trasformatore e circuito ausiliario
• Ventilazione forzata (a partire da AS-BY-D 40/40)
• Programmazione dell’azionamento
• Morsettiera (uscita motore, predisposizione galleggiante o pressostato)
• 4 staffe di fissaggio
• Libretto di istruzioni

CARATTERISTICHE TECNICHE:

• Tensione di alimentazione 400 Vac ±10%
• Frequenza di lavoro 50/60 Hz
• Grado di protezione IP55
• Temperatura d’impiego -5/+40°C
• Ingresso in bassissima tensione per pressostato di emergenza (contatto pulito)
• Ingresso in bassissima tensione per sonde di livello o galleggiante (contatto pulito)
• Tasto per il funzionamento
• Automatico-O-Manuale
• Tasti per le impostazioni dei parametri

Display retroilluminato per la visualizzazione di:

- Tensione di rete;- Corrente motore; - Potenza motore; - Allarmi;

- Tutti i messaggi relativi al funzionamento del motore;

- Multilingua: Italiano, Inglese, Spagnolo, Tedesco, Francese

PROTEZIONI:

• Tensione minima/massima
• Corrente massima
• Mancanza e squilibrio fase/i (corrente)
• Sequenza fasi (tensione)
• Fusibile protezione circuito scheda elettronica
• Marcia a secco tramite minima corrente

IMPOSTAZIONI E CONTROLLI:

• Lingua Ritardo rientro rete
• Tensione minima
• Tensione massima
• Corrente massima
• Sbilancio fasi
• Sequenza fasi
• Minima corrente
• Ritardo termico
• Tempo scambio contattori
• Modalità ripristino automatico
• Autoconfigurazione
