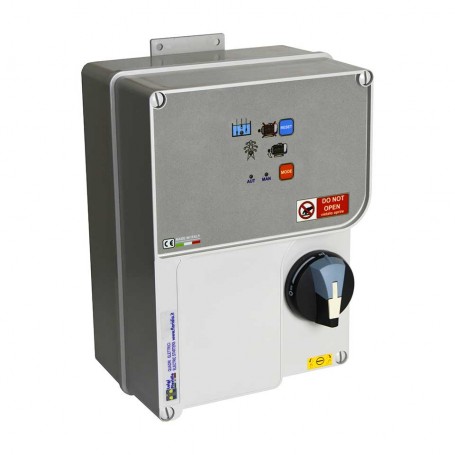

QUADRO ELETTRONICO TRIFASE CON PANNELLO LED | ADE-EL 10-20/40 | FLORIDIA

COMPOSIZIONE:

• Cassetta in ABS (tipo V0)
• Interruttore di manovra-sezionatore bloccoporta
• Scheda madre
• Scheda pannello LCD
• Fusibili
• Contattore
• Pressacavi
• Libretto d’istruzioni

CARATTERISTICHE TECNICHE:

• Tensione di alimentazione 400 Vac ±10%
• Frequenza di lavoro 50/60 Hz
• Grado di protezione IP55
• Temperatura d’impiego -5/+40°C
• Ingresso in bassissima tensione per pressostato o galleggiante (contatto pulito)
• Ingresso per sonde di livello
• Tasto per il funzionamento Automatico-O-Manuale
• Tasto di Reset
• Ponticello per il funzionamento delle sonde (riempimento/svuotamento)
• Display a led per la visualizzazione di:

- Presenza di rete - Funzionamento motore in automatico - Funzionamento motore in manuale - Elettrosonda - Allarmi

PROTEZIONI:

• Ritardo rientro allarme motore (tempo fisso)
• Corrente massima
• Mancanza corrente fase/i
• Sequenza fasi
• Fusibile/i protezione circuito di potenza
• Fusibile protezione circuito scheda elettronica

IMPOSTAZIONI E CONTROLLI:

• Corrente massima (trimmer)
• Sensibilità sonde: da 5 a 120 kΩ (trimmer)
• Controllo sonde: riempimento o svuotamento (ponticello)
