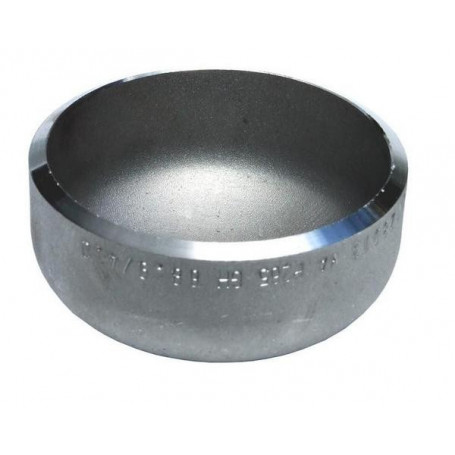

Fondello bombato 4

FLANGIA IN ACCIAIO PIANA A SALDARE
DN:100
PN: 16

MANICOTTO NERO
DIAMETRO: 3"
TYPE: International Nr. 16
MATERIAL: CB4FFKD (lt;1) P235TR1 - S235 (R.St.37.0) (1)
NORM: UNI / DIN EN 10241 (ex DIN 2986)
THREAD: EN 10226-1 (ex ISO 7/1)

CURVA DIMA 3D 90 DA TUBO SENZA SALDATURA
DN 80 3'' D.89
MATERIAL: P235TR2 - S235 (R.St.37.0)
NORM: EN 10253-1 (DIN 2605)

FLANGIA IN ACCIAIO PIANA A SALDARE
DN:50
PN: 16

FLANGIA FILETTATA IN ACCIAIO UNI 2254
DN: 2"
PN: 16
VAI ALLA CATEGORIA DELLE FLANGE FILETTATE

La valvola di ritegno a flusso avviato DN50 PN16 ha corpo in ghisa GG25, cappello in ghisa sferoidale GGG40 e attacchi flangiati EN 1092-2. L'otturatore guidato in asse si solleva quando il fluido avanza nel senso corretto e torna in appoggio sulla sede non appena la spinta si annulla, impedendo il ritorno verso la pompa su acqua, vapore e olio fino a 200 °C.

Tipo: valvola di ritegno a flusso avviato (lift check), otturatore guidato
Diametro nominale: DN 50
Pressione nominale: PN 16 (16 bar)
Temperatura massima: 200 °C
Fluidi ammessi: acqua, vapore, olio
Corpo e cappello: ghisa grigia GG25 / ghisa sferoidale GGG40
Otturatore: acciaio inox 2Cr13 (X20Cr13)
Attacchi: flange EN 1092-2 PN 16 – Ø esterno 165 mm, interasse fori 125 mm, 4 x Ø19, spessore 20 mm
Interasse: 230 mm (EN 558-1 – DIN 3202 F1)
Peso indicativo: 12,16 kg
