Hebeanlage pico sol 175 l - 0,9 kw zerkleinerer-laufradpumpe

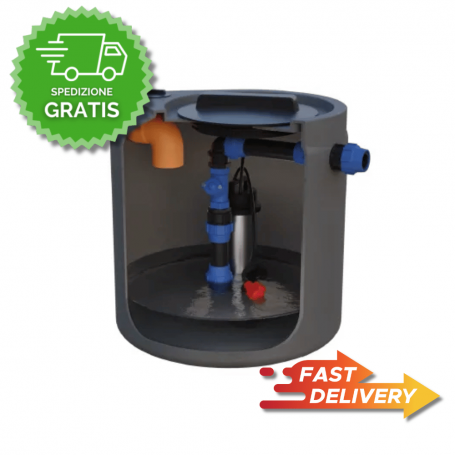

PICO SOL NSOL302 ist eine Abwasserhebeanlage mit einem einteiligen unterirdischen Behälter aus LLDPE, einem PVC-Einlass mit N.B.R.-Dichtung und einem Polyethylen-Auslass. Die einzelne Tauchpumpe mit Zerkleinerungsrad reduziert die Feststoffe und ermöglicht in Verbindung mit dem Schwimmerschalter die automatische Steuerung des Pumpzyklus.

FEATURES

• Unterirdische Monoblock-Konstruktion mit Zerkleinerungspumpe für Abwässer.
• Geeignet für verschmutzte Flüssigkeiten mit Schwebestoffen/Filamenten.
• Automatische Start/Stopp-Steuerung über Schwimmerschalter.

AUSRÜSTUNG

• Einteiliger LLDPE-Behälter.
• PVC-Einlass mit N.B.R.-Dichtung.
• PMST2-Tauchpumpe mit Schwimmerschalter.
• Auslassrohr aus Polyethylen.

TECHNISCHE DATEN (NSOL302)

• Arbeitsvolumen: 175 L
• Ungefähre Abmessungen: Ø 660 mm | H 700 mm | HE 513 mm | HU 490 mm
• Einlass: Ø 110 mm | Auslass: Ø 63 mm | Inspektion: Ø 400 mm
• Pumpe: PMST2 | Leistung: 0,9 kW
• Laufrad: Mahlwerk
• Fördermenge: 35-215 L/min | Förderhöhe: 16-4 m

TECHNISCHE ZEICHNUNG

EINBAU (BETRIEBSANLEITUNG)

• Aushub mit 20-30 cm Seitenabstand und 15-20 cm Bett aus 20/30 mm gewaschenem Kies; Aushubmaterial nicht als Verfüllung verwenden.
• Mit Wasser auffüllen und mit gewaschenem Kies 20/30 mm in aufeinanderfolgenden Schichten von 15-20 cm aufschütten.
• Mit nicht lehmhaltigem Oberboden (30-40 cm) abdecken, so dass die Inspektionen zugänglich sind.
• Entlüftung: Offene Entlüftung vorsehen und Biogasentlüftung auf höherem Niveau anschließen (Rohrleitungen nicht inbegriffen).
• Schwere Schächte/Gruben: Gewidmete Platte auf tragfähigem Boden.

WARTUNG

• Regelmäßige Überprüfung von Pumpe und Schwimmer; Zugang zur Inspektion für Überprüfung und Reinigung.

EMPFOHLENES ZUBEHÖR

• Biogas-Entlüftungsrohr (nicht im Lieferumfang enthalten) und Endbearbeitung je nach Installation.
