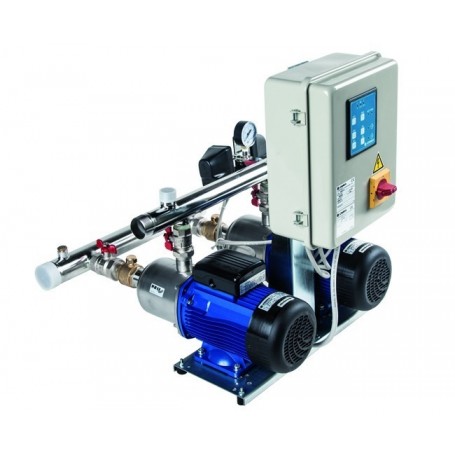

Lowara gmd20ra/a/5hm06p15t druckbeaufschlagungseinheit

Spezifikationen:

• Anzahl der elektrischen Pumpen: 2
• Nennleistung in Kilowatt: 1,5 kW
• Nennleistung in Pferdestärken: 2 hp

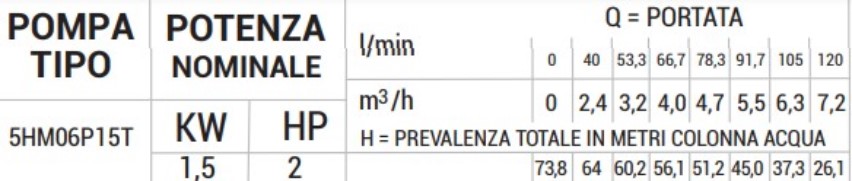

Technische Daten für eine einzelne elektrische Pumpe

Hauptkomponenten:

• Hauptabsperrventile auf der Saug- und Druckseite jeder Pumpe, Kugeltyp mit Gewindeanschluss.
• Rückschlagventil auf der Druckseite jeder Pumpe in Federausführung mit Gewindeanschluss.
• Für Luftkissen-Autoklav-Anwendungen sind sie auf der Saugseite montiert und das Gerät ist mit einem Luftzufuhranschluss für einen G 1/2"-Gewindeschlauch ausgestattet (Serie GMD20..RA).
• Ansaugkrümmer aus Edelstahl AISI 304 mit Gewindeanschlüssen. Wasseranschluss mit Gewinde.
• Drucksammelleitung aus Edelstahl AISI 304 mit Gewindeanschlüssen. Er verfügt über R1"-Gewindeanschlüsse mit entsprechenden Kappen zum Anschluss beliebiger 24- oder 20-Liter-Membranbehälter.
• Manometer und 2 Kontrolldruckschalter auf der Druckseite des Geräts.
• Verschiedene Armaturen aus vernickeltem Messing, verzinktem Stahl oder Edelstahl je nach Ausführung.
• Sockel für das Pumpenaggregat und Rahmenhalterung aus verzinktem Stahl.
• Elektrische Schalttafel mit Schutzart IP54.

Schalttafel:

Dreiphasiger Schaltschrank für die Steuerung und den Schutz von maximal zwei dreiphasigen Elektropumpen, mit Stahlblechgehäuse und Schutzart IP54.

Hauptmerkmale:

• Hauptschalterblock, Sicherungshalter und Sicherungen, Anlaufschütze und thermische Schutzvorrichtungen wie magnetothermische Motorschutzvorrichtungen zum Schutz jedes Motors.

• Standard-Versorgungsspannung: 3x400Vac +/-10%, 50/60Hz. Nicht standardisierte Spannungen auf Anfrage: 3x230ca +/-10%, 3x440ca +/-10%, 3x460ca +/-10%, 3x480ca +/-10%, 50/60Hz.

• Transformator für Niederspannungshilfsstromkreis; 24Vac Hilfsspannung.

• Digitales Steuergerät Lowara SM20
