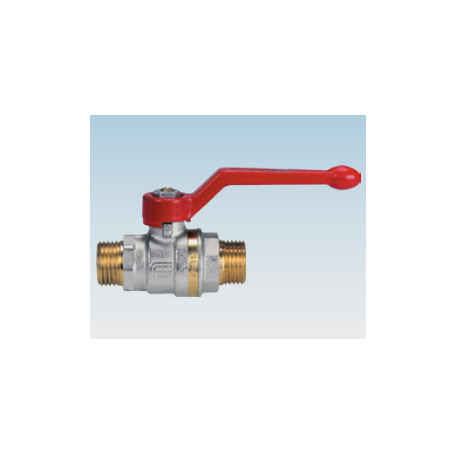

La valvola a sfera Aster ACS 1/2" MM ha corpo in ottone CW617N, passaggio totale e leva in alluminio rossa. Lo stelo è antiscoppio e la tenuta superiore è a tre guarnizioni: è la valvola di intercettazione da impianto per pressioni fino a 40 bar e temperature da -15 °C a +110 °C.
- Tipo: valvola a sfera a leva, passaggio totale, serie ACS per acqua potabile
- Misura: 1/2"
- Diametro nominale: DN 15
- Diametro di passaggio: 15 mm
- Pressione nominale: PN 40 (40 bar)
- Temperatura di esercizio: da -15 °C a +110 °C
- Attacchi: maschio / maschio, filettatura UNI ISO 228/1
- Corpo e manicotto: ottone CW617N, nichelatura esterna
- Sfera: ottone CW617N cromata lucida
- Guarnizioni di tenuta: PTFE vergine ad alta resistenza
- Organo di manovra: leva in alluminio rossa
- Coefficiente di portata: Kv 15
- Lunghezza L: 66 mm
Clicca sul link per tornare a Valvole a sfera a leva
Aster valvola-acs mm sfera leva rossa1/2''
La valvola a sfera Aster ACS 1/2" MM ha corpo in ottone CW617N, passaggio totale e leva in alluminio rossa. Lo stelo è antiscoppio e la tenuta superiore è a tre guarnizioni: è la valvola di intercettazione da impianto per pressioni fino a 40 bar e temperature da -15 °C a +110 °C.
- Tipo: valvola a sfera a leva, passaggio totale, serie ACS per acqua potabile
- Misura: 1/2"
- Diametro nominale: DN 15
- Diametro di passaggio: 15 mm
- Pressione nominale: PN 40 (40 bar)
- Temperatura di esercizio: da -15 °C a +110 °C
- Attacchi: maschio / maschio, filettatura UNI ISO 228/1
- Corpo e manicotto: ottone CW617N, nichelatura esterna
- Sfera: ottone CW617N cromata lucida
- Guarnizioni di tenuta: PTFE vergine ad alta resistenza
- Organo di manovra: leva in alluminio rossa
- Coefficiente di portata: Kv 15
- Lunghezza L: 66 mm
Clicca sul link per tornare a Valvole a sfera a leva
La valvola a sfera Aster ACS 1/2" MM è una valvola di intercettazione in ottone CW617N a passaggio totale: a valvola aperta la sfera lascia libera l'intera sezione di 15 mm, quindi la perdita di carico resta minima e il coefficiente di portata arriva a Kv 15. La sfera è cromata lucida, le guarnizioni laterali sono in PTFE vergine ad alta resistenza e la tenuta superiore è affidata a tre guarnizioni, un anello in PTFE per l'alta pressione e due O-ring per la bassa pressione.
La serie ACS è la versione dedicata all'acqua potabile: la superficie interna non è nichelata e tutti i componenti a contatto con il fluido sono scelti per garantire la potabilità. Lo stelo antiscoppio non può essere espulso dalla pressione di linea e la manovra avviene con leva in alluminio rossa, fissata da un dado in acciaio zincato. Il campo di impiego va da -15 °C a +110 °C con pressione nominale PN 40.
Caratteristiche tecniche
| Tipo | Valvola a sfera a leva, passaggio totale |
|---|---|
| Serie | Aster ACS (acqua potabile) |
| Misura | 1/2" |
| Diametro nominale | DN 15 |
| Diametro di passaggio | 15 mm |
| Pressione nominale | PN 40 (40 bar) |
| Temperatura di esercizio | da -15 °C a +110 °C |
| Attacchi | Maschio / maschio |
| Filettatura | UNI ISO 228/1 |
| Corpo e manicotto filettato | Ottone CW617N, nichelatura esterna, interno non nichelato |
| Stelo di manovra | Ottone CW617N, antiscoppio |
| Sfera | Ottone CW617N cromata lucida |
| Guarnizioni laterali | PTFE vergine ad alta resistenza |
| Tenuta superiore | 3 guarnizioni: 1 anello PTFE alta pressione, 2 O-ring bassa pressione |
| O-ring stelo | HNBR superiore, EPDM perossidico inferiore |
| Organo di manovra | Leva in alluminio rossa |
| Dado di fissaggio | Acciaio zincato |
| Coefficiente di portata | Kv 15 |
| Lunghezza L | 66 mm |
| Conformità | Direttiva 97/23/CE, collaudo al 100% con prova di tenuta pneumatica |
Applicazioni consigliate
- Impianti di distribuzione di acqua potabile
- Impianti di climatizzazione e riscaldamento
- Impianti pneumatici
Vantaggi
- Passaggio totale: nessuna strozzatura e perdita di carico minima
- Stelo antiscoppio, non espellibile dalla pressione di linea
- Tenuta superiore a tre guarnizioni, stabile anche dopo molte manovre
- Guarnizioni in PTFE vergine ad alta resistenza
- Leva in alluminio rossa, leggera e resistente alla corrosione
- Interno non nichelato, in conformità con le normative europee per l'acqua potabile
- Ogni valvola è collaudata al 100% con prova di tenuta pneumatica a controllo elettronico
