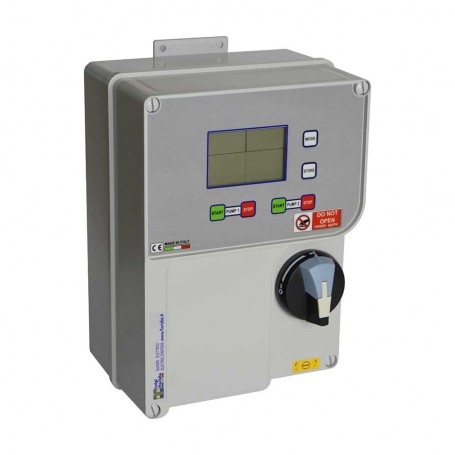

Ade2p-de 1-5.5/40 0.75-4kw (1.5-12a) 400v lcd-schalttafel

ZUSAMMENSETZUNG:

• ABS-Gehäuse (Typ V0)
• Lasttrennschalter des Türschlosses
• Allgemeine Sicherungen (Pos. 01 und 02)
• Thermisch-magnetischer Schutzschalter (Pos. 03)
• 2 Schütze
• Hauptplatine
• LCD-Bedienfeld mit grafischer Darstellung der Bedienfeldfunktionen
• Kabelverschraubungen
• Befestigungsbügel
• Anleitungsheft

TECHNISCHE MERKMALE

• Versorgungsspannung 400 Vac ±10%
• Arbeitsfrequenz 50/60 Hz
• Schutzart IP55
• Betriebstemperatur -5/+50°C

SCHUTZMASSNAHMEN:

• Trockenlauf mit Mindeststrom
• Überlast
• Verriegelter Rotor
• Minimale/maximale Spannung
• Übermäßiger Anlauf
• Phasenausfall

EINSTELLUNGEN UND KONTROLLEN:

• Trockenlaufverzögerung
• Wiederanlaufzeit bei Trockenlauf
• Rückstellzeit bei Überlast
• Minimale/maximale Spannungsrückstellzeit)
• Motornennstrom
• Motorstrom für Trockenlauf (%)
• Motorstrom bei Überlast (%)
• Motorstrom bei blockiertem Rotor (%)
• Minimale Spannung
• Maximale Spannung
• Zähler
• Auswahl der Wasserhebeanwendung
• Auswahl der Druckerhöhungsanwendung
• Auswahl der Schmutzwasseranwendung
• Regelmäßiger automatischer Start zur Vermeidung von Verstopfungen
• Selbst-Konfiguration.

FUNKTIONEN:

• 2 Start-Tasten
• 2 Stop-Tasten
• Taste zur Auswahl des AUT/MAN-Modus
• Taste für die automatische Kalibrierung
• Signalton
• LCD-Display zur Anzeige von:

- Netzspannung; - Motorstrom; - Motorstatus; - Tankfüllstandsstatus; - Brunnenfüllstandsstatus; - Alarme (davon die letzten 5 im Speicher); - Motorbetriebsstunden; - Alle den Motorbetrieb betreffenden Meldungen; - Wechsel- und Sequenzsystem.
