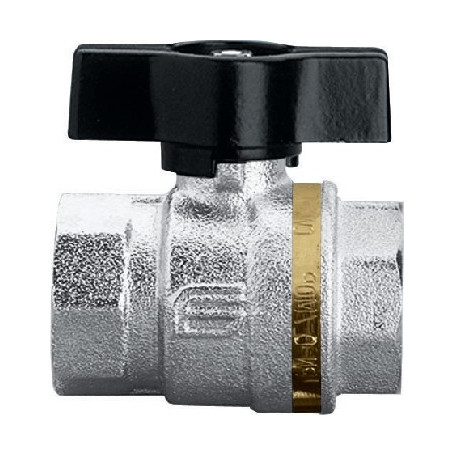

KUGELVENTIL ASTER MIT ALUMINIUMKLAPPE - 1/2'' - INNEN/AUSSEN
Aster kugelhahn 1/2" f/f klappe
KUGELVENTIL ASTER MIT ALUMINIUMKLAPPE - 1/2'' - INNEN/AUSSEN
La valvola a sfera Aster 1/2" FF è una valvola di intercettazione in ottone CW617N a passaggio totale: a valvola aperta la sfera lascia libera l'intera sezione di 15 mm, quindi la perdita di carico resta minima e il coefficiente di portata arriva a Kv 15. La sfera è cromata lucida, le guarnizioni laterali sono in PTFE vergine ad alta resistenza e la tenuta superiore è affidata a tre guarnizioni, un anello in PTFE per l'alta pressione e due O-ring per la bassa pressione.
Lo stelo antiscoppio non può essere espulso dalla pressione di linea e la manovra avviene con farfalla in alluminio nera, fissata da un dado in acciaio zincato. La nichelatura è esterna mentre l'interno resta non nichelato, in conformità con le normative europee per l'acqua potabile. Il campo di impiego va da -15 °C a +110 °C con pressione nominale PN 40.
Caratteristiche tecniche
| Tipo | Valvola a sfera a farfalla, passaggio totale |
|---|---|
| Serie | Aster |
| Misura | 1/2" |
| Diametro nominale | DN 15 |
| Diametro di passaggio | 15 mm |
| Pressione nominale | PN 40 (40 bar) |
| Temperatura di esercizio | da -15 °C a +110 °C |
| Attacchi | Femmina / femmina |
| Filettatura | UNI ISO 228/1 |
| Corpo e manicotto filettato | Ottone CW617N, nichelatura esterna, interno non nichelato |
| Stelo di manovra | Ottone CW617N, antiscoppio |
| Sfera | Ottone CW617N cromata lucida |
| Guarnizioni laterali | PTFE vergine ad alta resistenza |
| Tenuta superiore | 3 guarnizioni: 1 anello PTFE alta pressione, 2 O-ring bassa pressione |
| O-ring stelo | HNBR superiore, EPDM perossidico inferiore |
| Organo di manovra | Farfalla in alluminio nera |
| Dado di fissaggio | Acciaio zincato |
| Coefficiente di portata | Kv 15 |
| Lunghezza L | 50 mm |
| Conformità | Direttiva 97/23/CE, collaudo al 100% con prova di tenuta pneumatica |
Applicazioni consigliate
- Impianti di riscaldamento industriale e civile
- Impianti idrici
- Impianti pneumatici
- Impianti agricoli
Vantaggi
- Passaggio totale: nessuna strozzatura e perdita di carico minima
- Stelo antiscoppio, non espellibile dalla pressione di linea
- Tenuta superiore a tre guarnizioni, stabile anche dopo molte manovre
- Guarnizioni in PTFE vergine ad alta resistenza
- Farfalla in alluminio nera, leggera e resistente alla corrosione
- Interno non nichelato, in conformità con le normative europee per l'acqua potabile
- Ogni valvola è collaudata al 100% con prova di tenuta pneumatica a controllo elettronico
- MATERIAL
- BRASS
- JOINT
- F/F
- ZOLL
- 1/2
- PN
- 40
